穴径治具(ガバリ)の製造

NCルーター機械などの工作機械やボール盤で、穴の位置決めや、精密な基準を出す治具(ガバリ)を設計する製作会社です。

NCトリミング加工治具については、以下の記事をご覧ください。

穴径治具(ガバリ)の種類

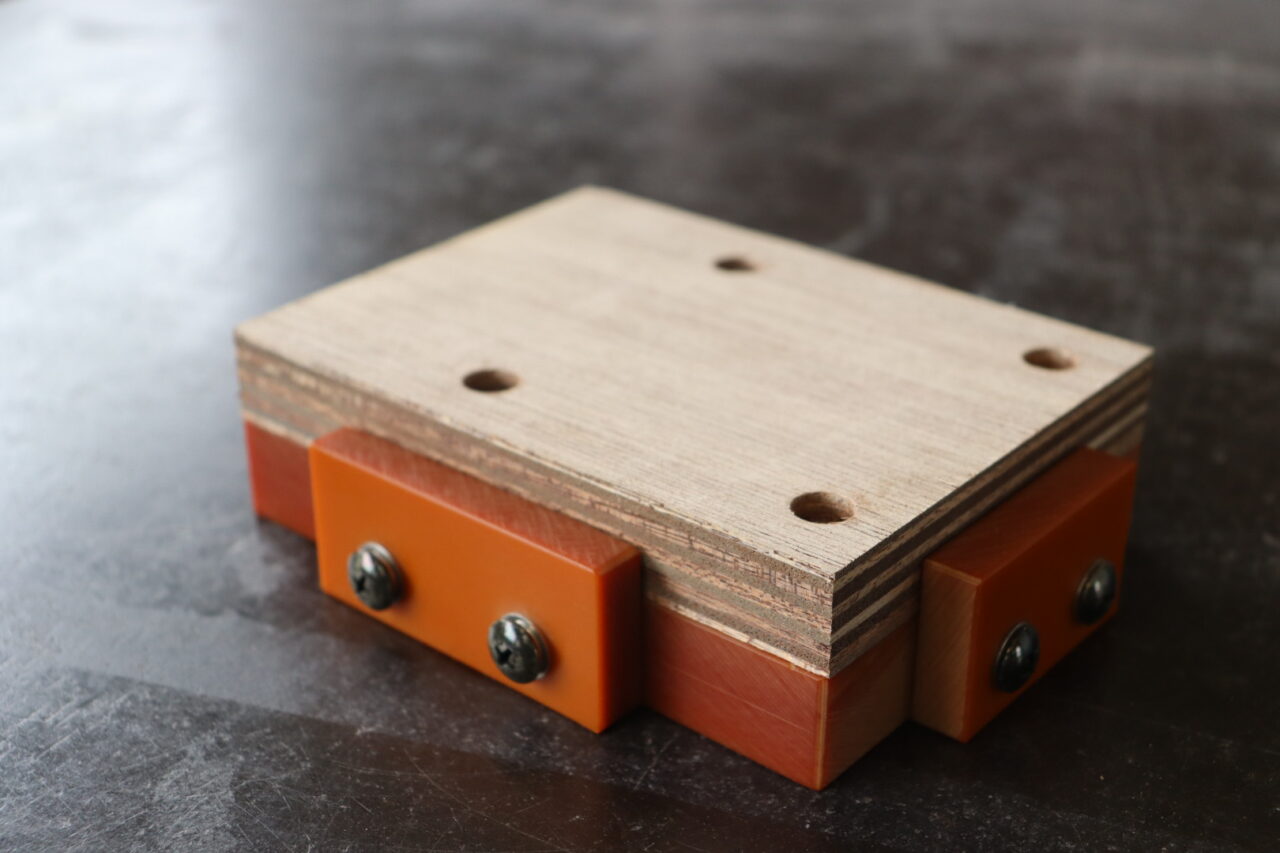

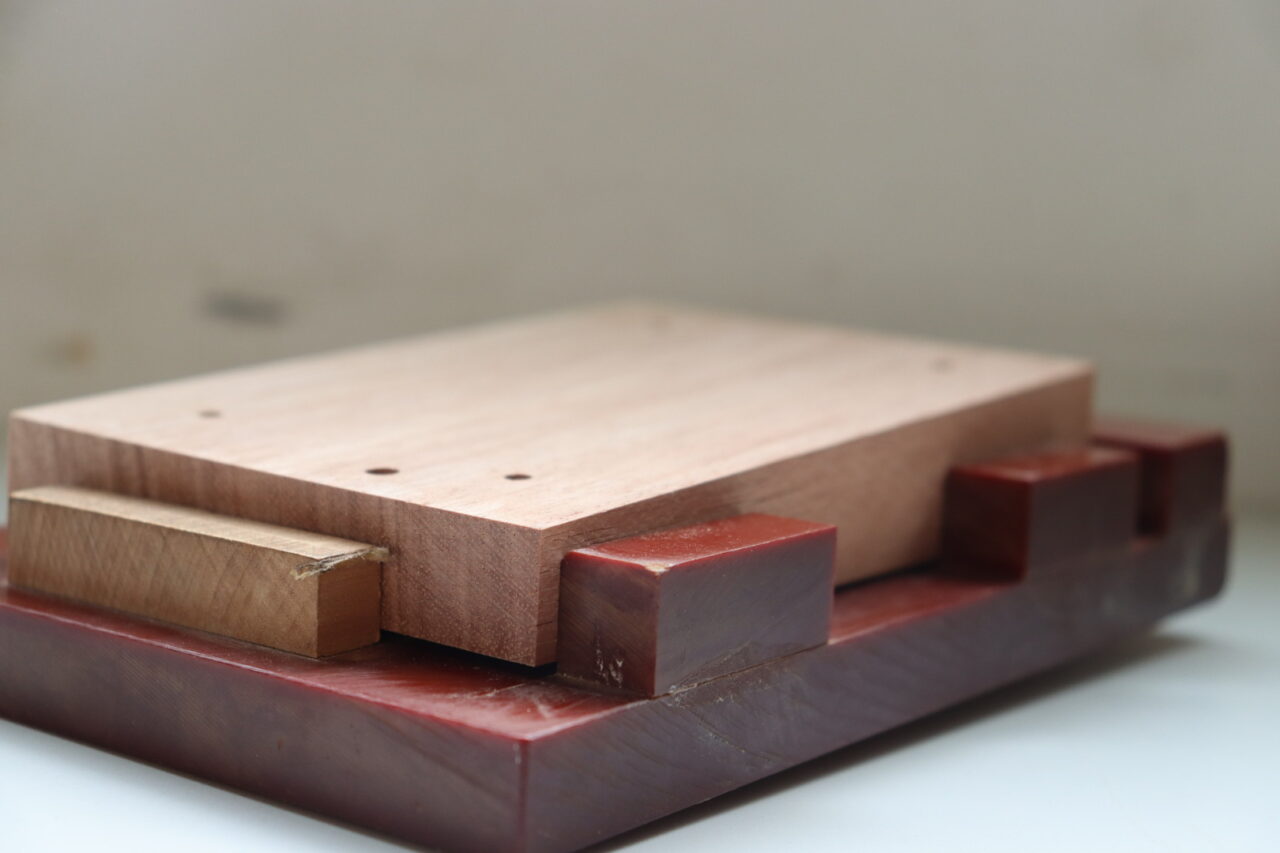

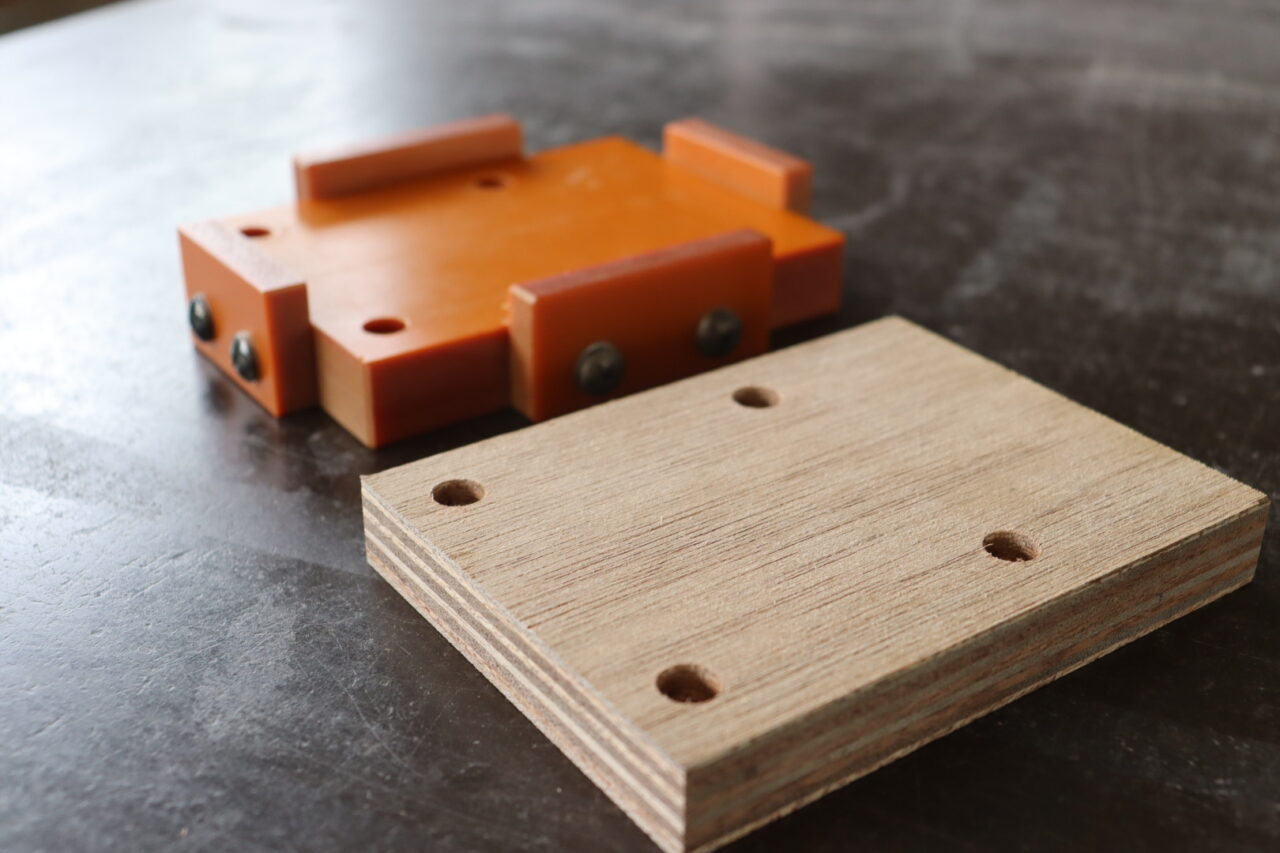

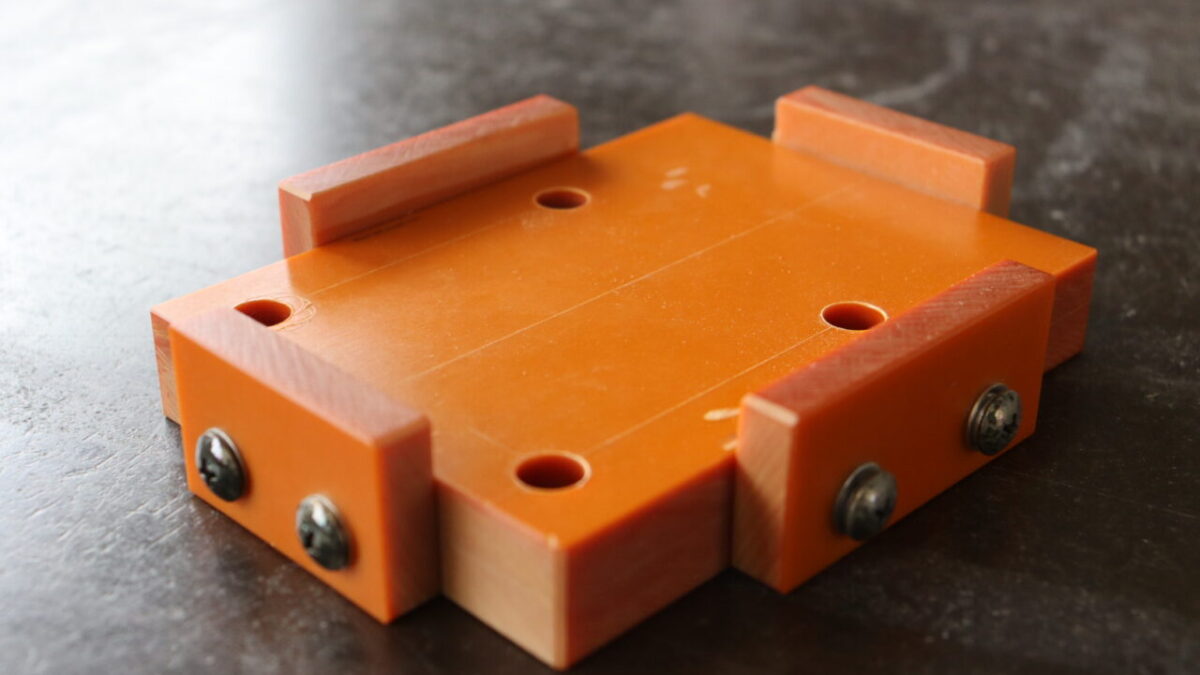

卓上ボール盤穴あけ治具(ガバリ)

株式会社スズハル【穴径治具】ガイドブッシュで正確なガイドを作成 記事 フェノール樹脂(ベークライト)製治具1
株式会社スズハル【穴径治具】ガイドブッシュで正確なガイドを作成 記事 フェノール樹脂(ベークライト)製治具2
株式会社スズハル【穴径治具】ガイドブッシュで正確なガイドを作成 記事 フェノール樹脂(ベークライト)製治具3

四か所の決まった位置に穴をあけるというシンプルな治具ですが、材料を治具に固定し、治具穴に合わせて穴をあけるだけなので作業効率がUPします。

材料に使用しているのはフェノール樹脂(ベークライト)です。

卓上ボール盤穴あけ治具(ガバリ)(ガイドブッシュ付き)

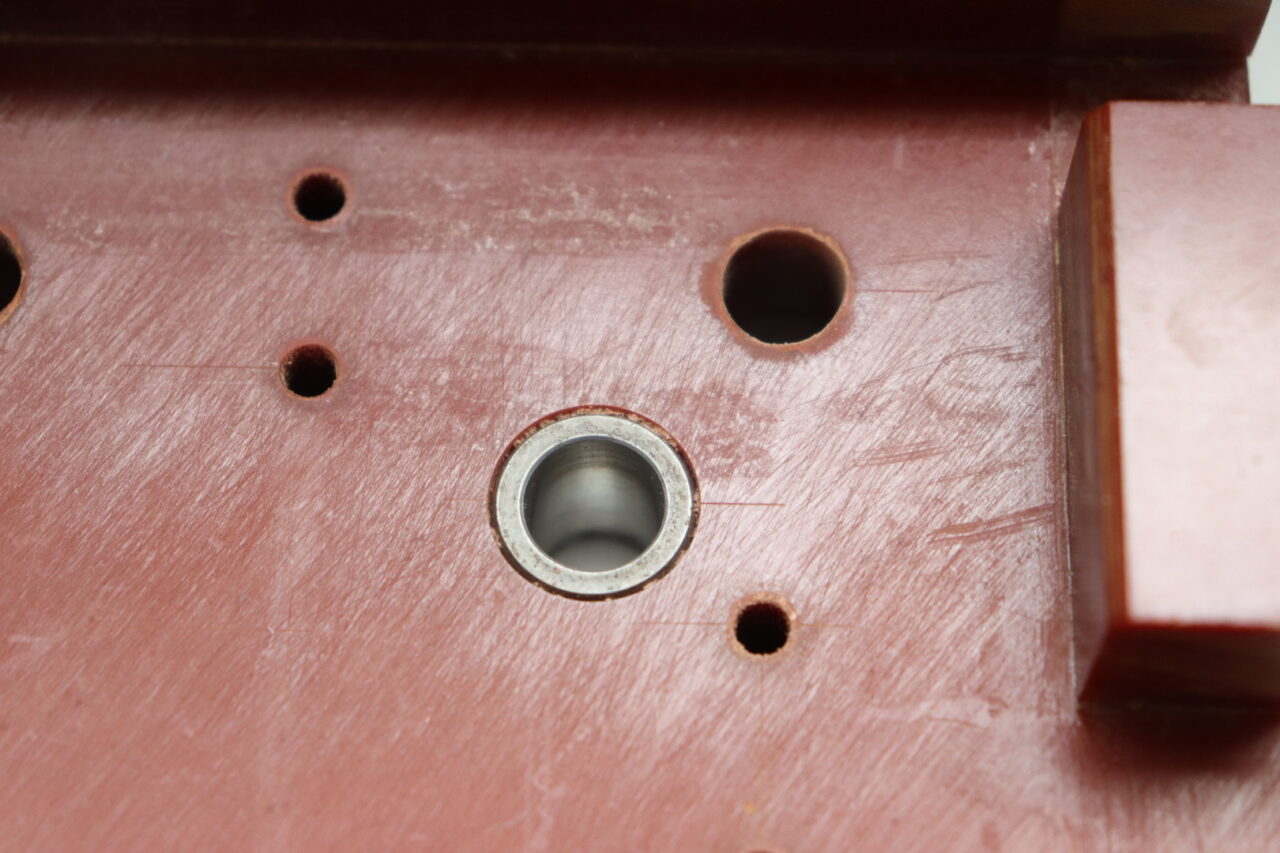

株式会社スズハル【穴径治具】ガイドブッシュで正確なガイドを作成 記事 ガイドブッシュの写真

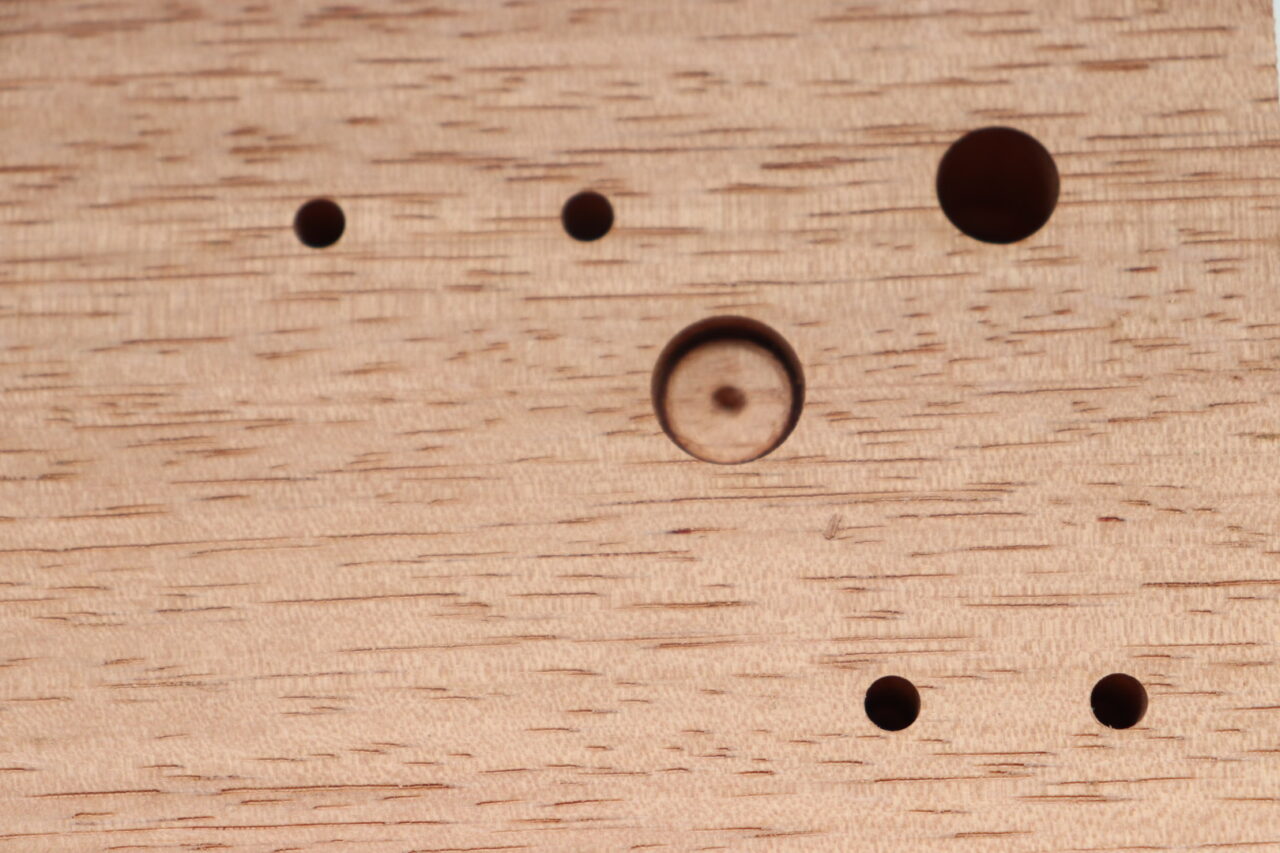

株式会社スズハル【穴径治具】ガイドブッシュで正確なガイドを作成 記事 ガイドブッシュによって木材を加工した写真

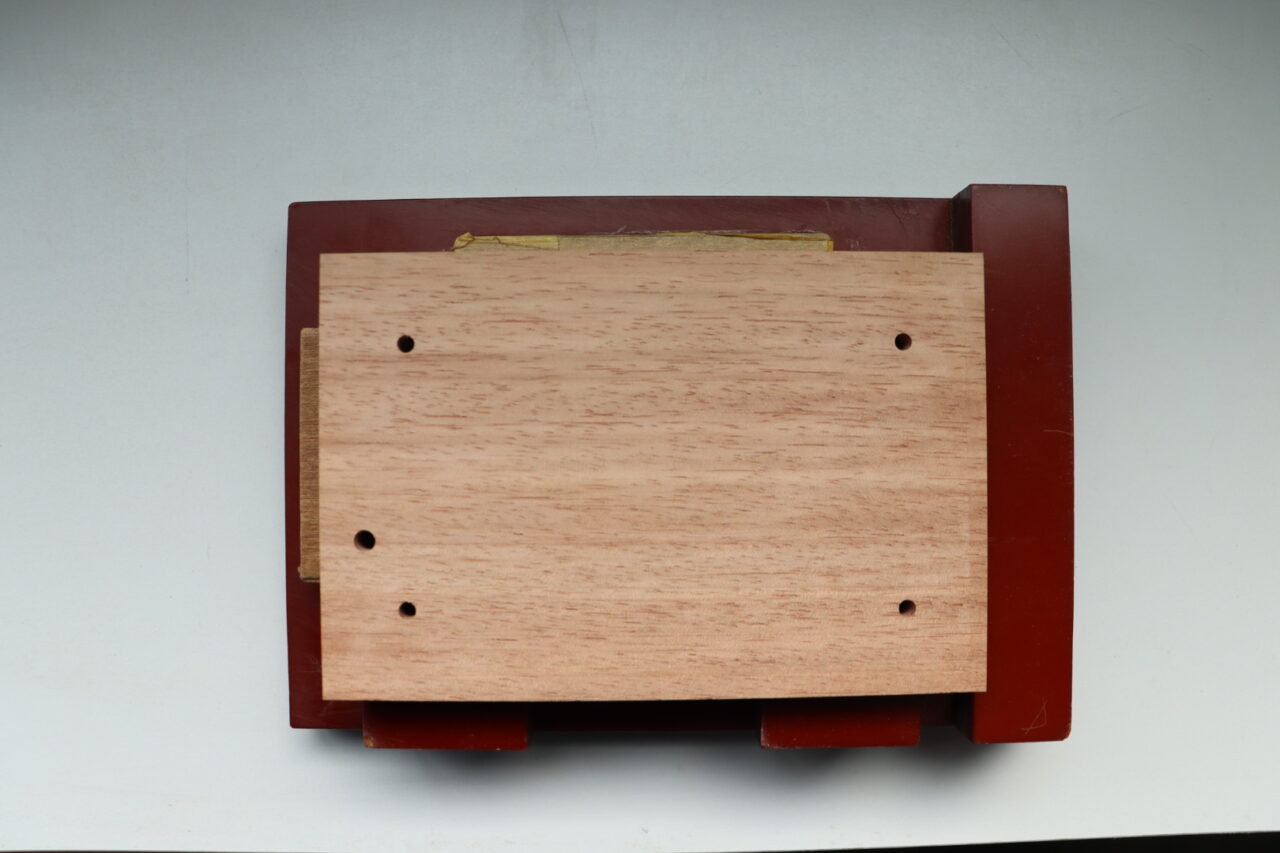

株式会社スズハル【穴径治具】ガイドブッシュで正確なガイドを作成 記事 ガイドブッシュによって木材を固定した写真1
株式会社スズハル【穴径治具】ガイドブッシュで正確なガイドを作成 記事 ガイドブッシュによって木材を固定した写真2

ガイドブッシュを使うことで、繰り返しの作業で摩耗して穴位置がずれることを防ぐ効果があります。

ボール盤やドリルガイドだけでは難しい場合は、治具(ガバリ)の作成がおすすめです。

ドリル穴あけ治具(ガバリ)

株式会社スズハル【穴径治具】ガイドブッシュで正確なガイドを作成 記事 穴あけ治具2
株式会社スズハル【穴径治具】ガイドブッシュで正確なガイドを作成 記事 穴あけ治具1


簡易的な装置はなりますが、キリやドリル、ドライバーなどの手工具による加工の際にはこのような治具(ガバリ)を作成することもあります。

穴径治具(ガバリ)の製作を承ります。

いかがでしたでしょうか?ほかにもクランプ型の治具やダボ穴径治具ザグリ穴加工治具、丸穴あけ治具など、様々な治具をオーダーいただけます。

穴あけ治具の知識やノウハウとアイデアが豊富な治具制作専門会社です。静岡県西部の磐田や浜松で外注先のメーカーをお探しの方は、下のお問い合わせフォームよりお気軽にご依頼ください。
