型製作

プラスチック成形などを用途とした真空成形型(樹脂型)の製造を行っています。樹脂型には試作型ケミカルウッド型、木型)から量産型まで、金型に比べて短納期・低コストで製造が可能というメリットがあります。

真空成形型(樹脂型)

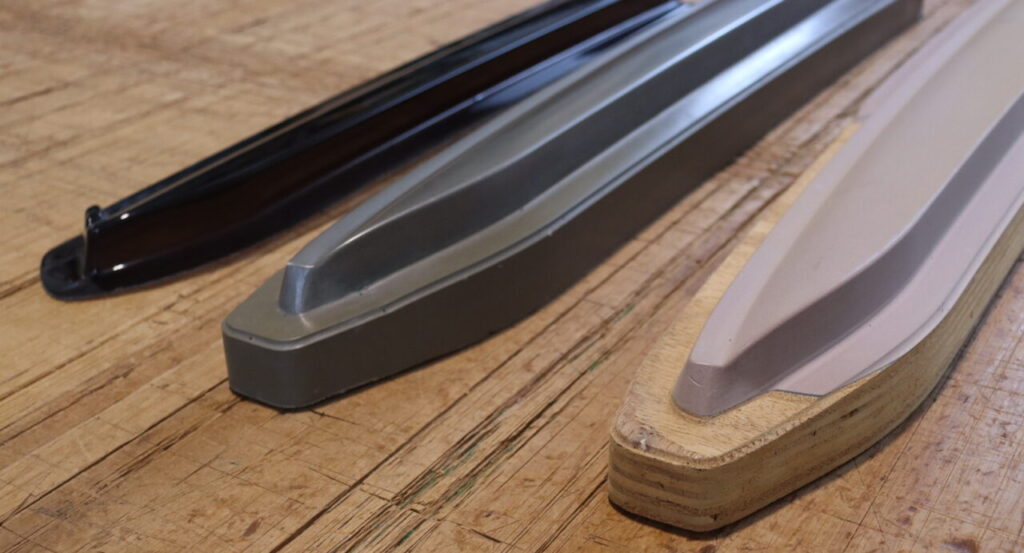

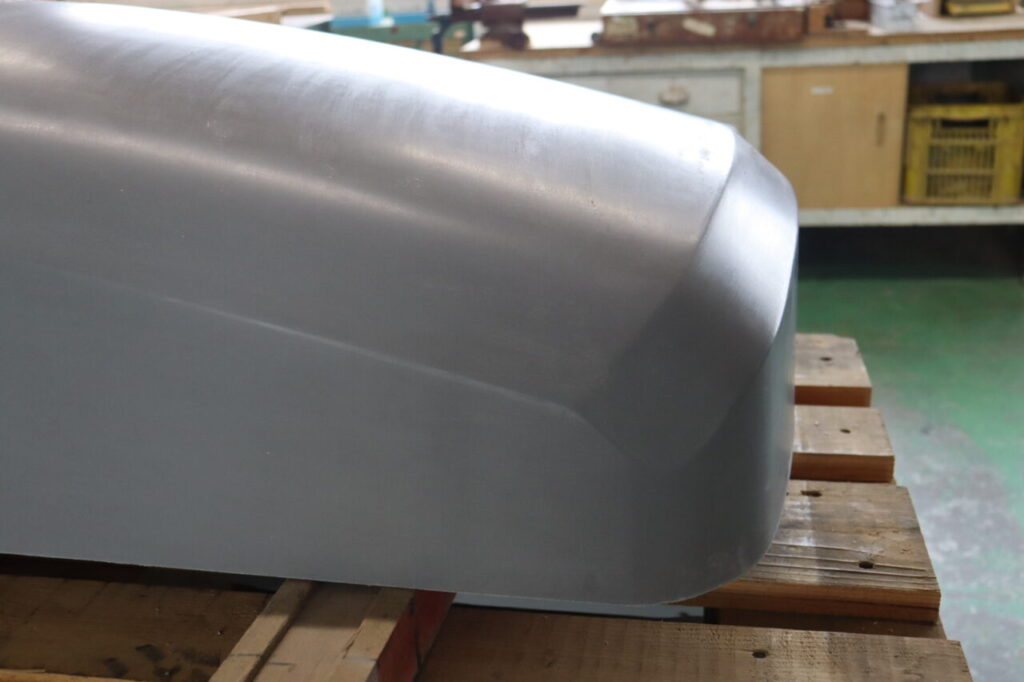

自動車アクセサリーパーツ 各種外装部品/楽器ケース

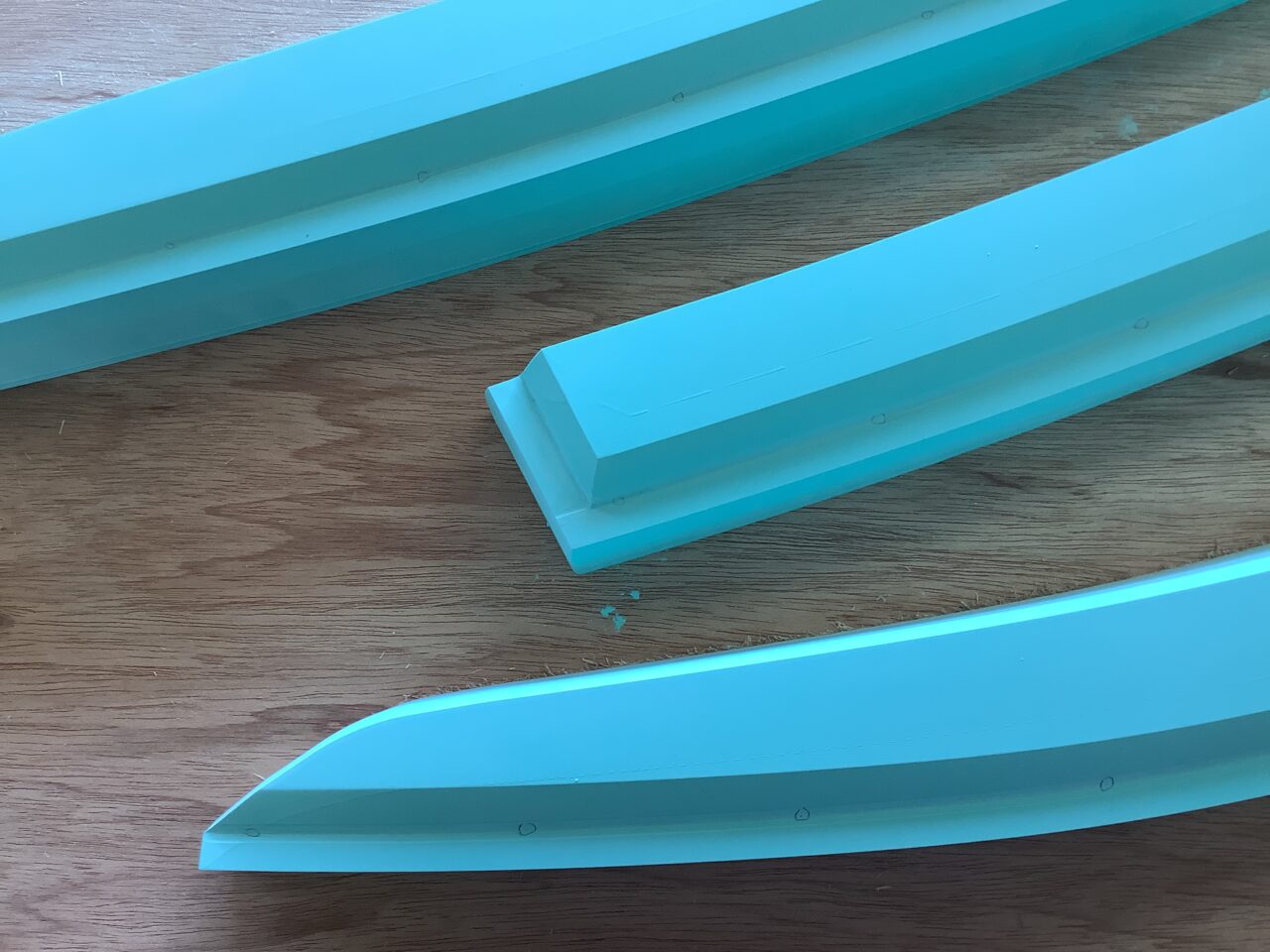

真空成形型は、射出成形とは異なり、成形型が凸型か凹型のどちらか片方のみであるため、複雑な形状を型費用を抑えて安く製作できます。材料は金属ではなくケミカルウッド(合成樹脂木材(ポリウレタン製))または耐熱エポキシ樹脂を使用します。ケミカルウッド型は快削性、摩擦耐性、離型性に優れており、また、切削抵抗が低く加工しやすいため、工期を短縮できます。耐熱エポキシ樹脂型は、ケミカルウッド型よりさらに耐久性、耐熱性に優れており、量産成形に適しています。

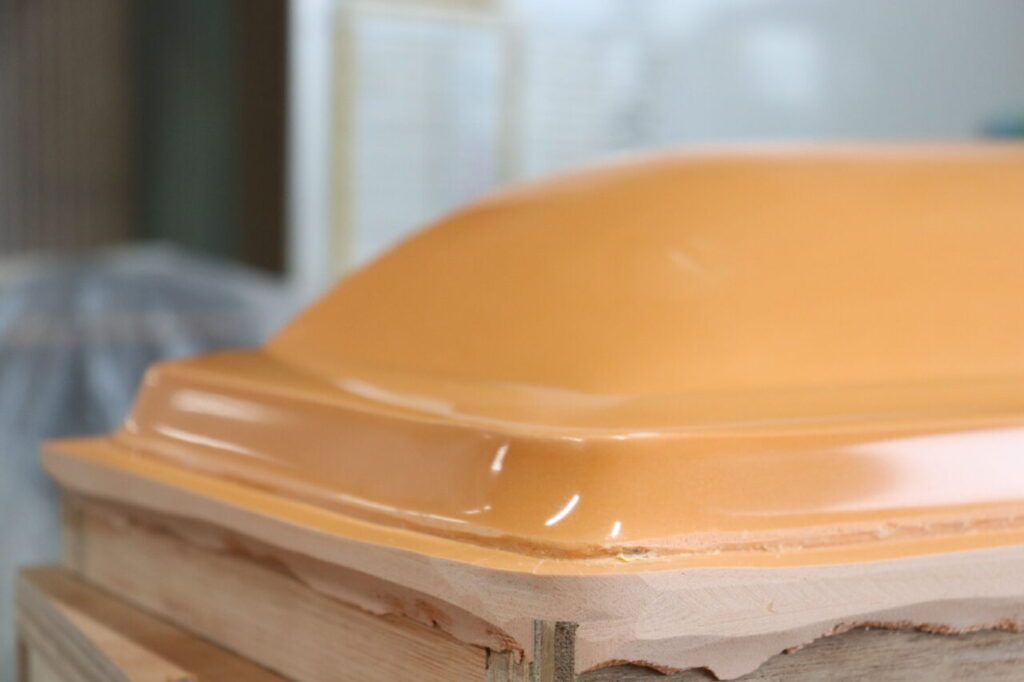

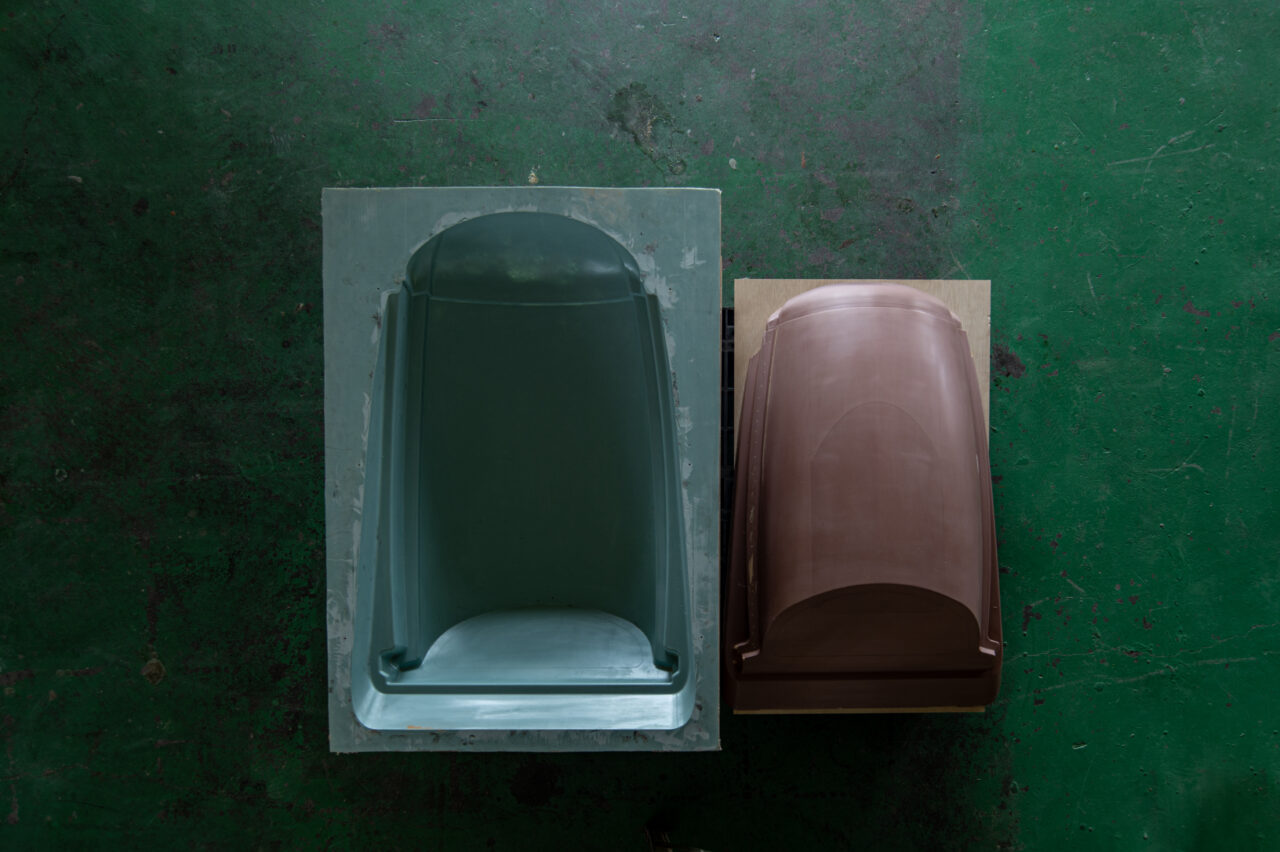

株式会社スズハル 技術情報:型製作 反転型の写真

樹脂型 製作工程

樹脂型 製作工程

1
マスター型

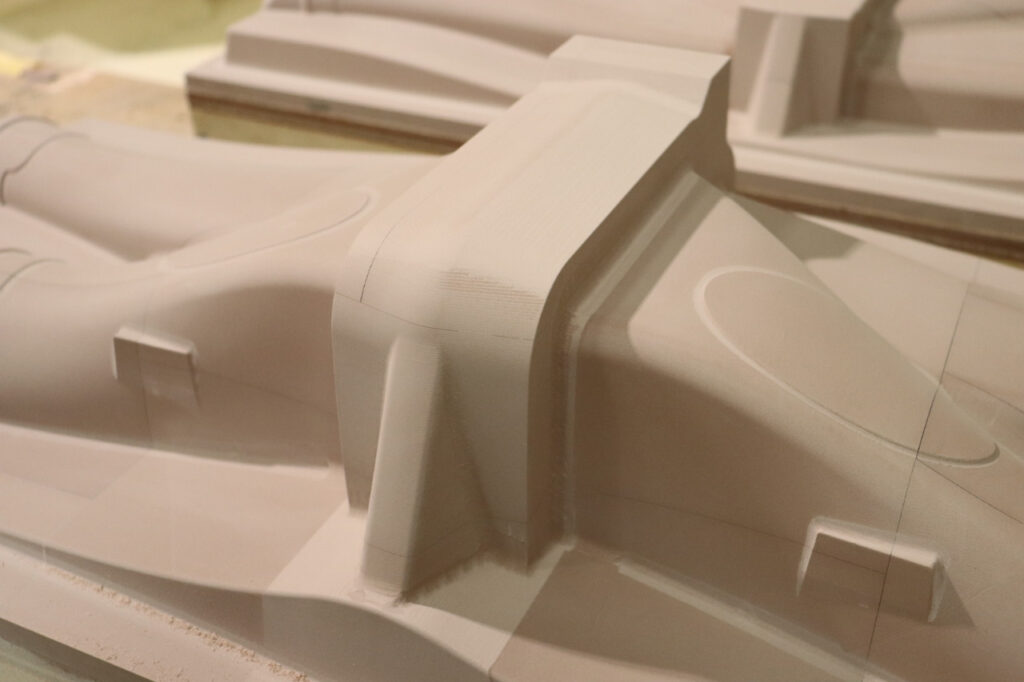

樹脂型の原型となるマスター型をケミカルウッド(合成樹脂木材(ポリウレタン製))を材料に、3次元NC加工により製造します。

2
反転型

マスター型を石膏や樹脂を使って型取りし、反転型を作ります。

3

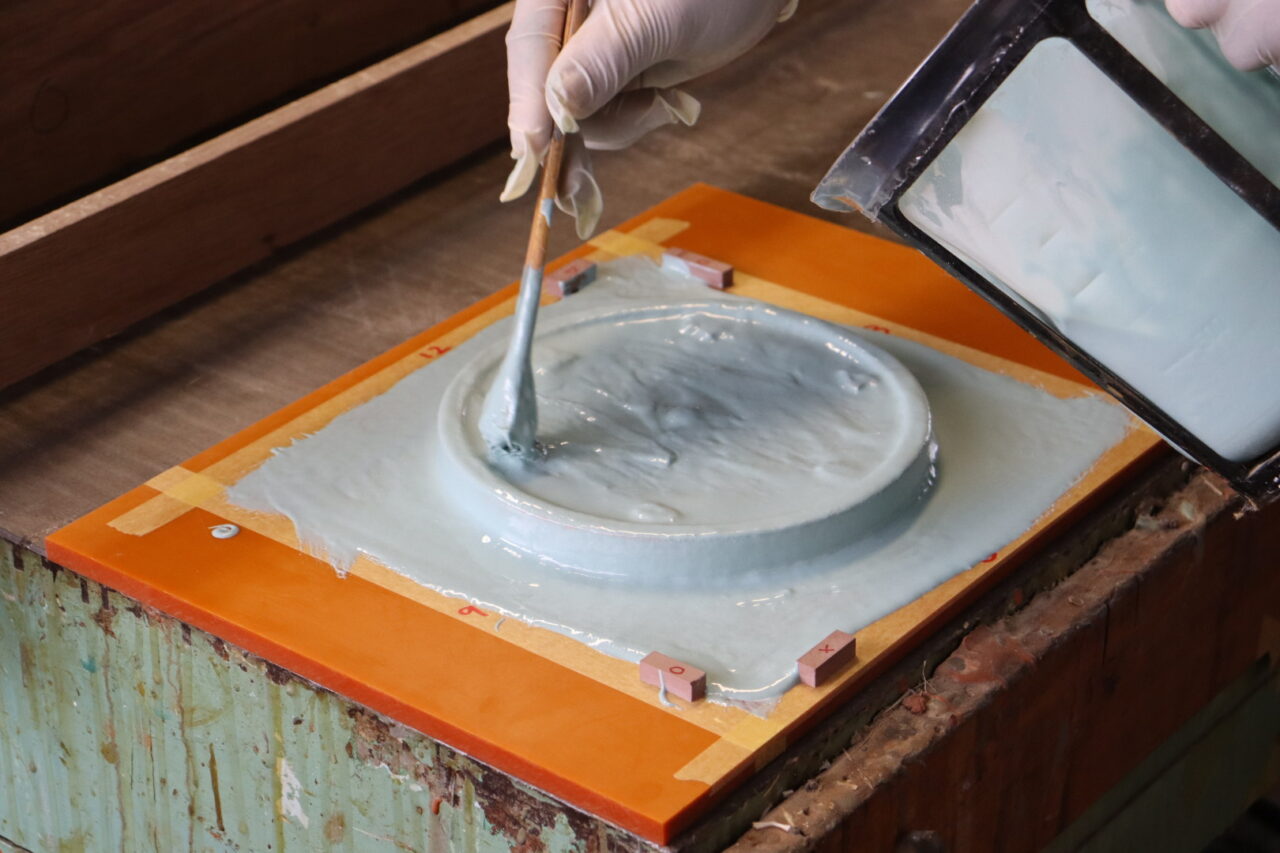

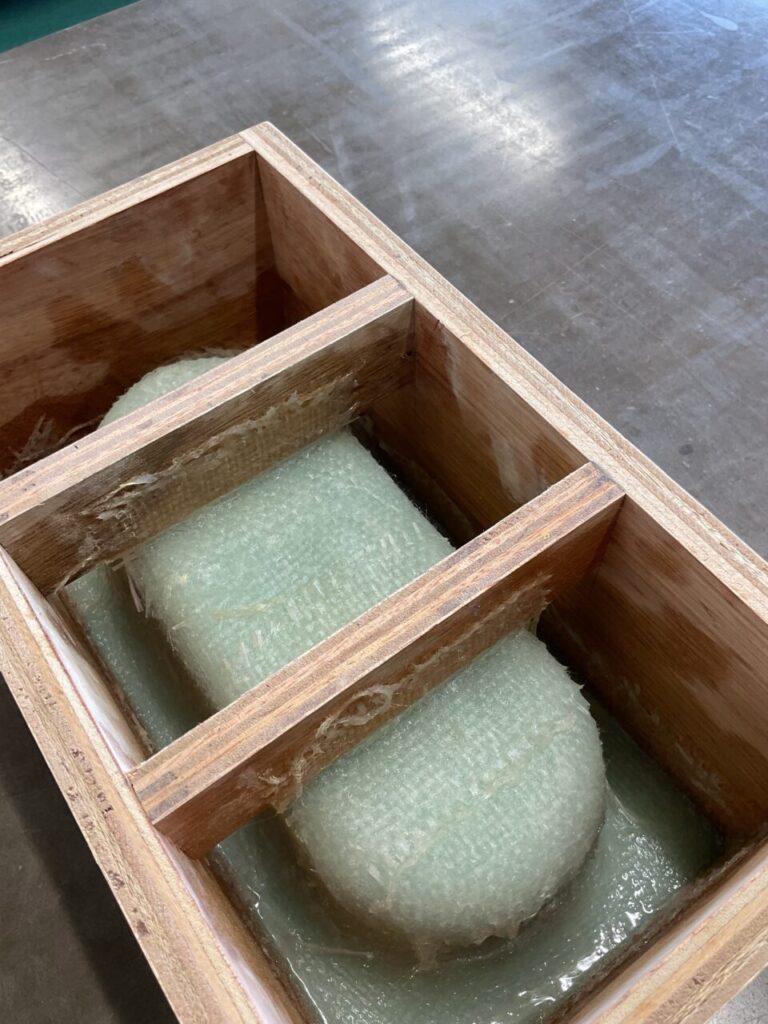

樹脂積層
(ハンドレイアップ成形(手積み積層成形))

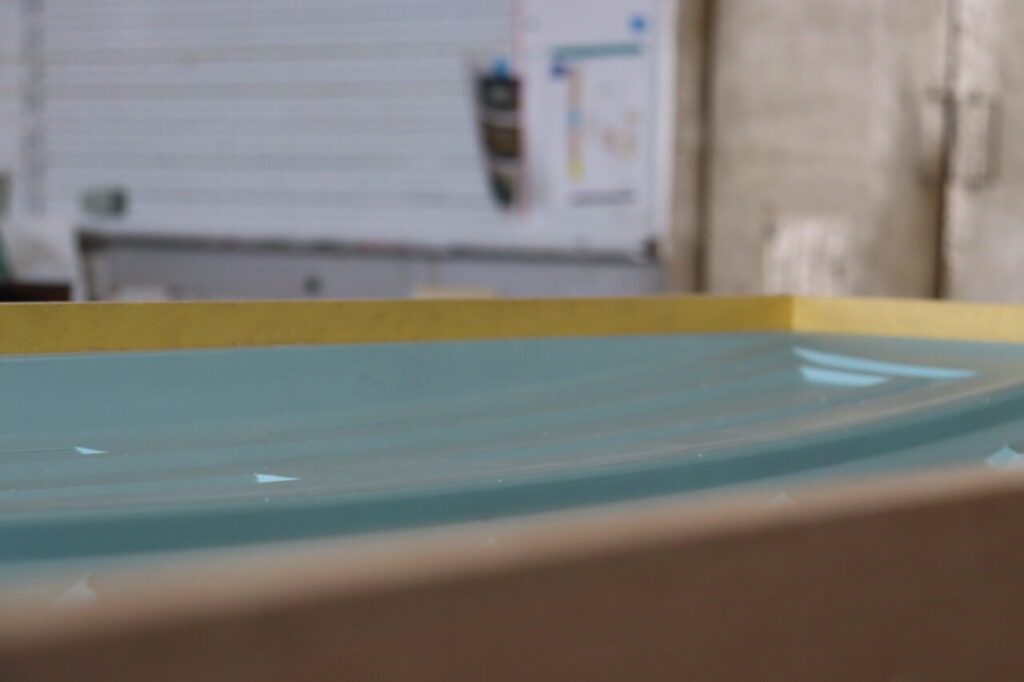

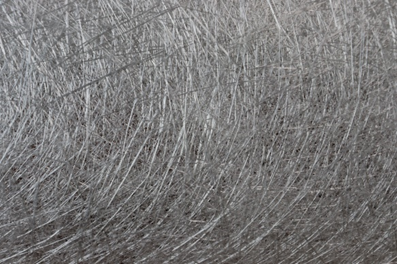

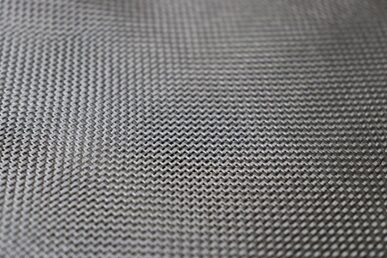

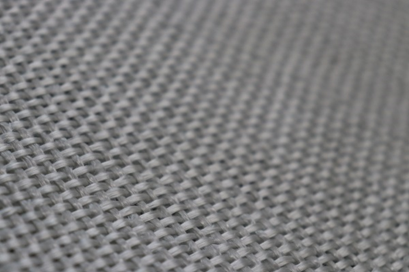

反転型に耐熱性エポキシ樹脂を塗り、ガラスクロスを積層します。この時、成形時の型温度調整をするための温調配管を入れることもできます。

4
脱型

樹脂型を反転型から取り出します。

5
仕上げ、真空孔加工

仕上げ、真空孔加工後、寸法や形状を検査します。

6
納品

真空BOXへ組付け後、成形トライできる状態で納めます。

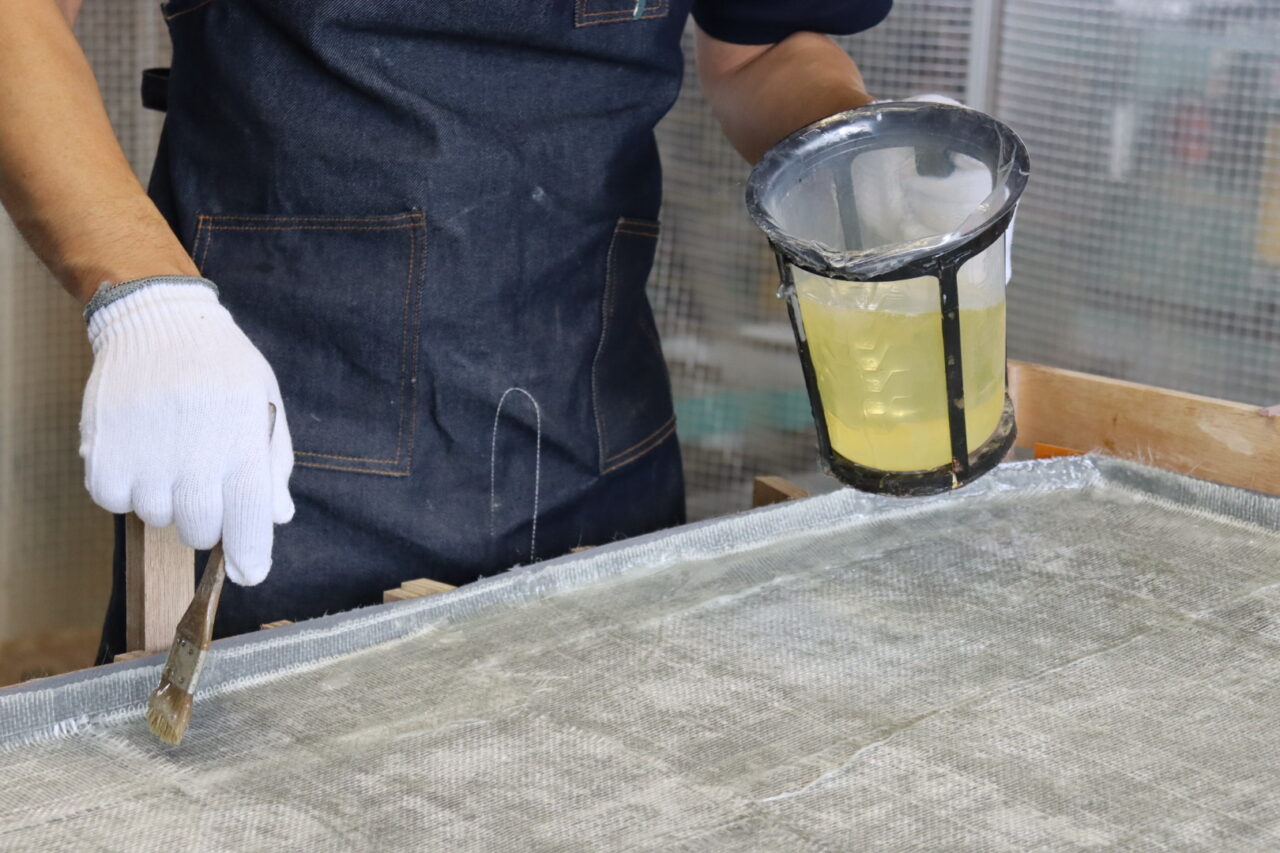

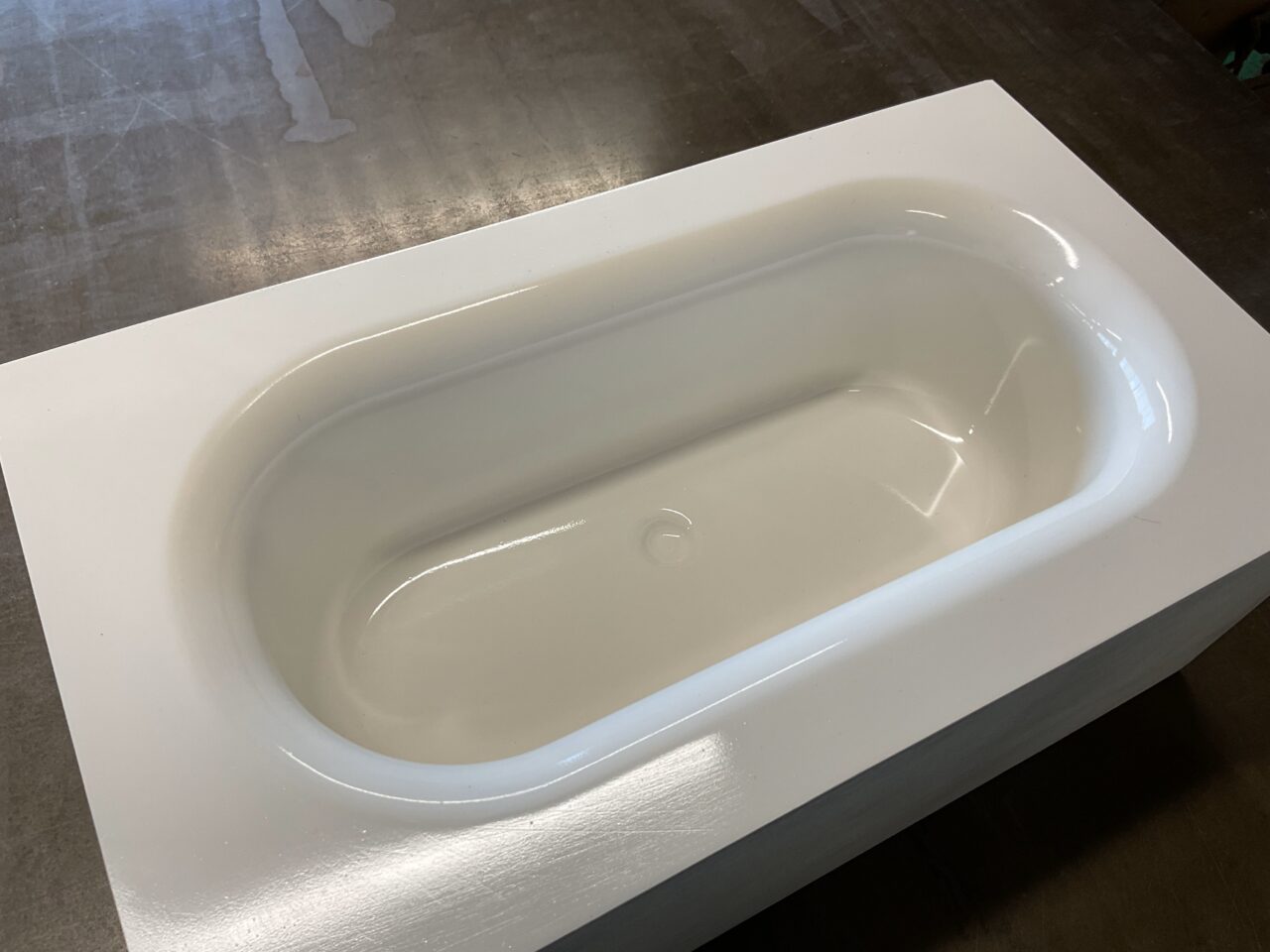

株式会社スズハル 技術情報:型製作 樹脂型 積層作業の写真

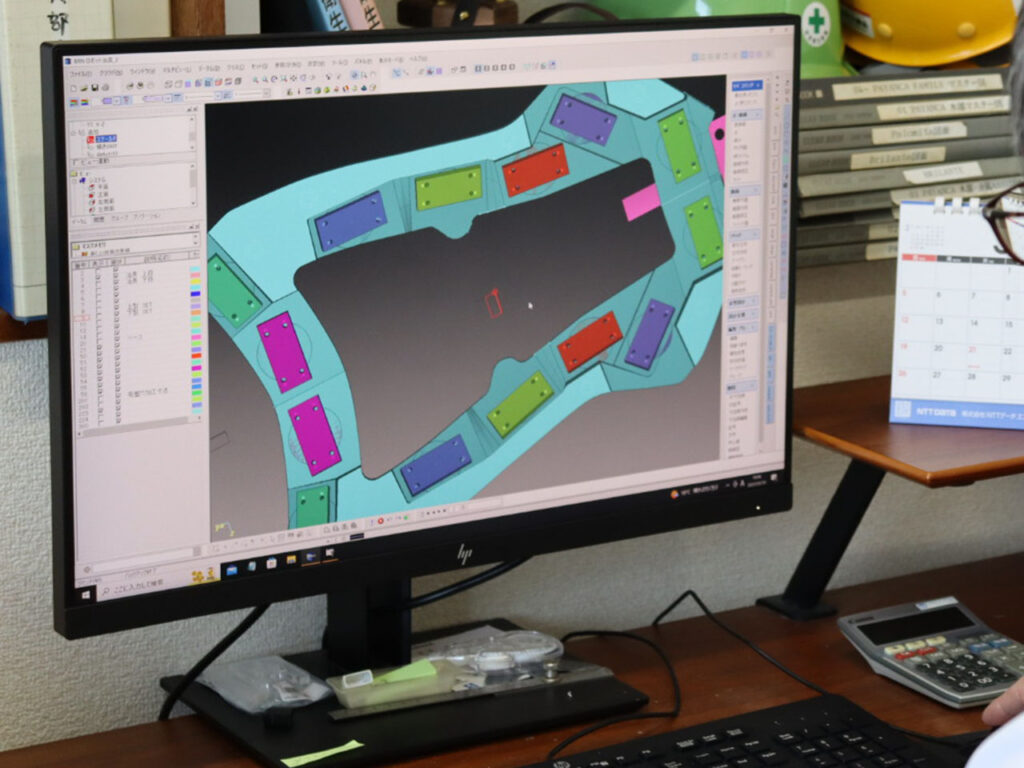

3次元CAD/CAM対応NCルーターによる切削加工

真空成形型に適した材料設計

真空吸引時に空気を排気できるよう、材料のケミカルウッド(合成樹脂木材(ポリウレタン製))加工時は、エアー吸引用の空気の通り道を計算して製造し、エアースリップ法、プラグアシスト法に対応した成形型を製作します。

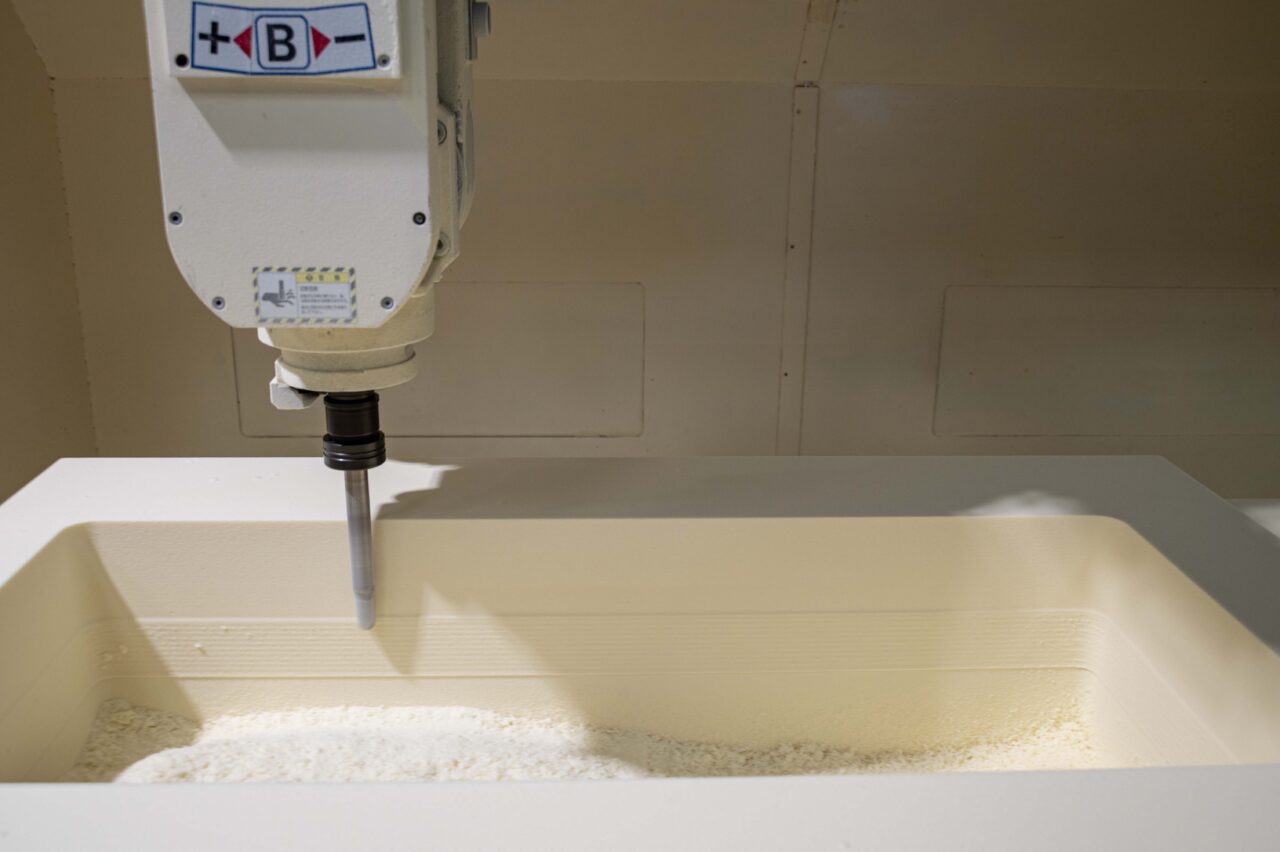

株式会社スズハル 技術情報:型製作 NCルーターによるケミカルウッド製マスター型 の写真

リバースモデリング

3Dスキャナーの活用

古い現行型の老朽化などの理由により、成形型の3Dデータが存在しない場合は、⾮接触測定器を使用して迅速かつ高精度な3Dスキャンを行います。リバースエンジニアリングの技術で、型製作のリードタイムを削減することが可能です。

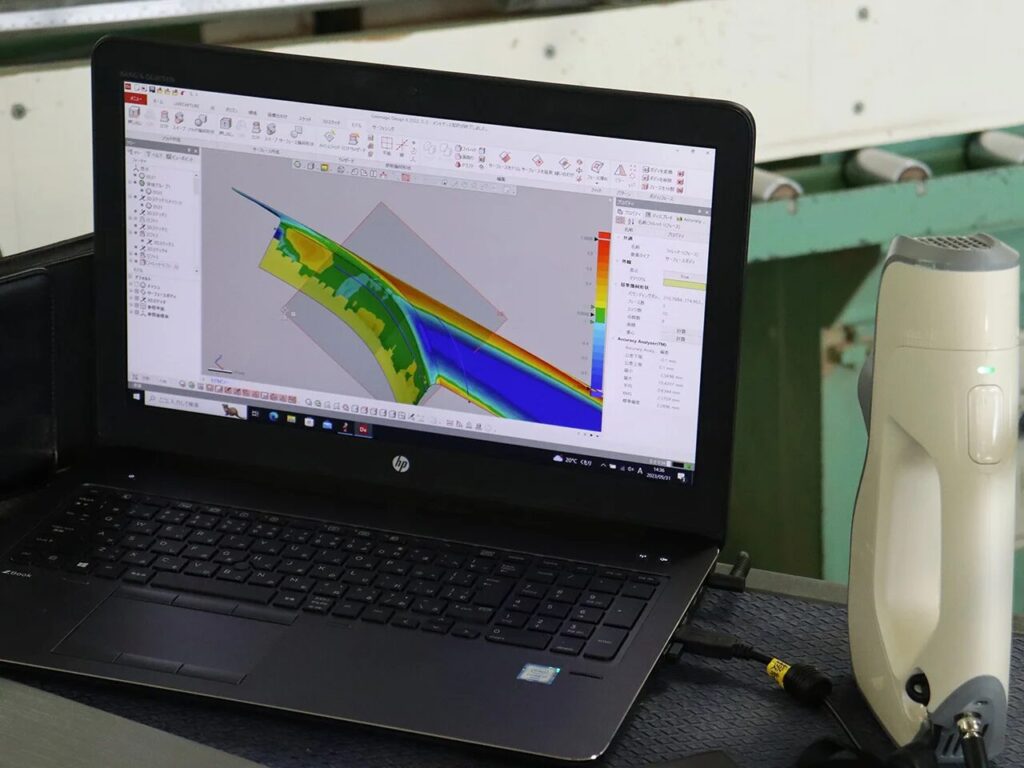

株式会社スズハル 技術情報:型製作 リバースモデリングに使用数る3Dスキャナーの写真

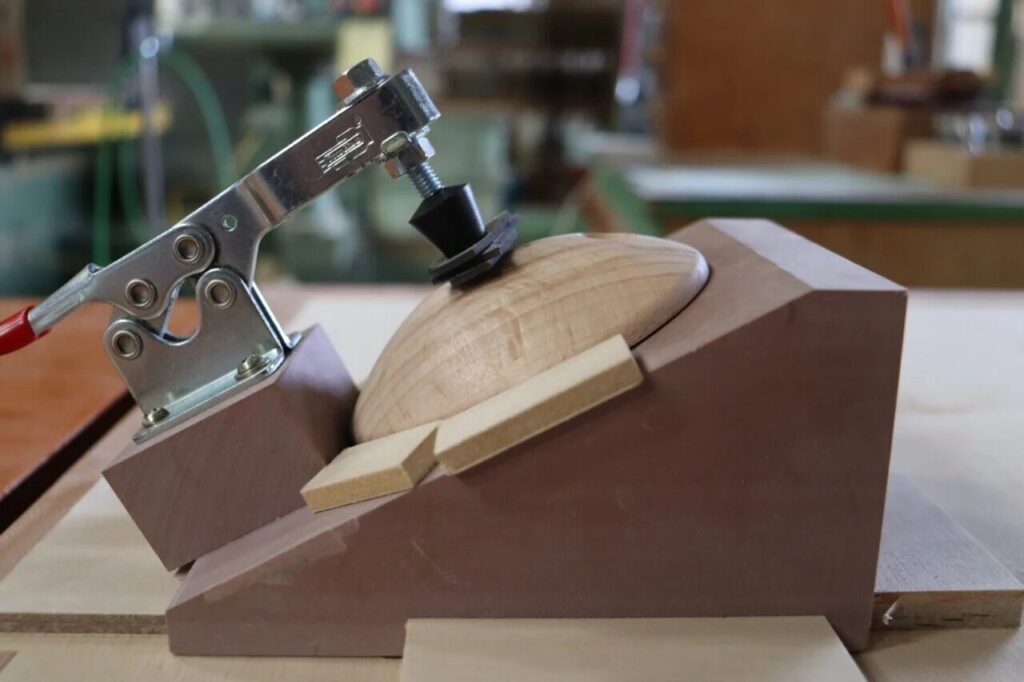

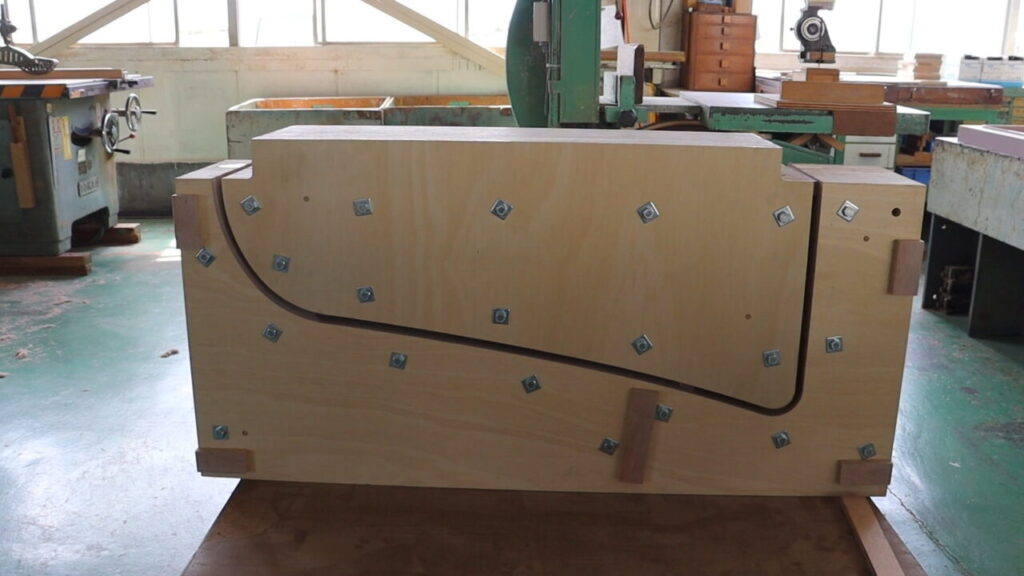

治具制作

求めていた治具を製作

主に、NC加工治具をはじめとした加工治具を得意としています。中量産の製造加工におけるお困りごとを、豊富なアイデアで解決いたします。創業70余年の木型製造技術を活かし、最適な治具をオーダーメイドで製作いたします。その他にも、組み立て、寸法治具、検査・測定治具などにも対応します。

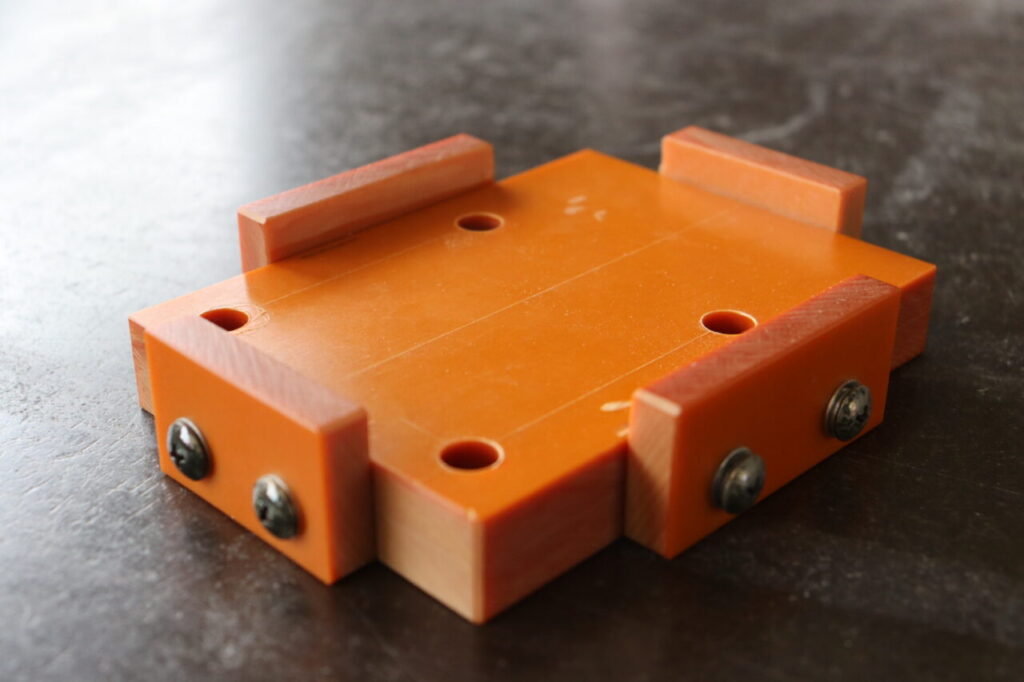

株式会社スズハル 技術情報:型製作 NC加工治具の写真

対応データ形式・設備

Q
どのように型製作を依頼できますか?
Q
どんな型や加工に対応していますか?
Q
どのようなサポートがありますか?

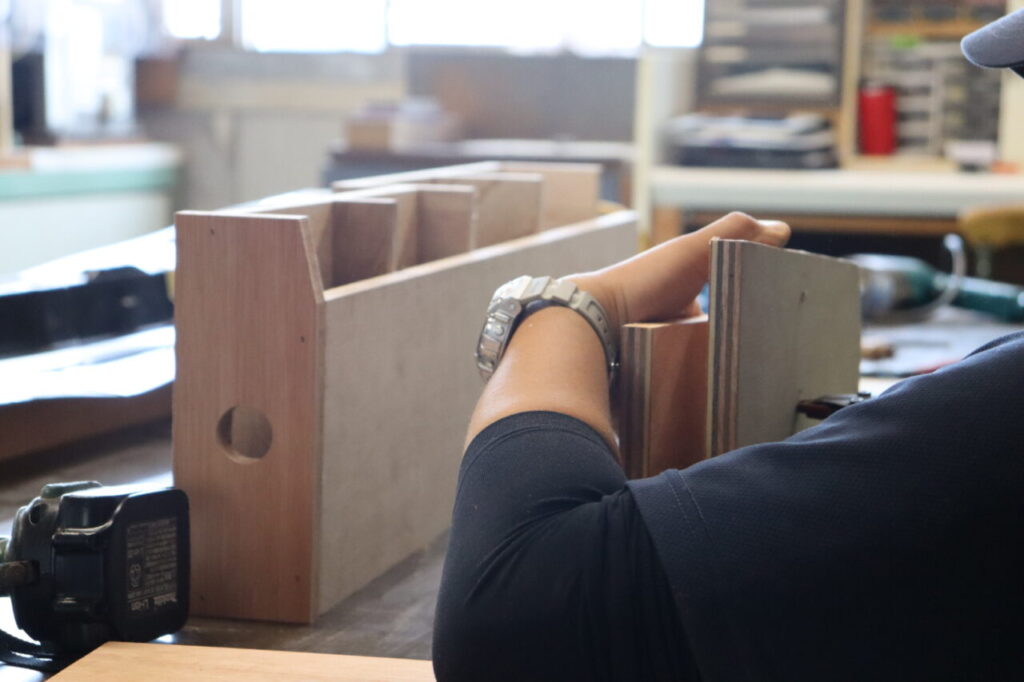

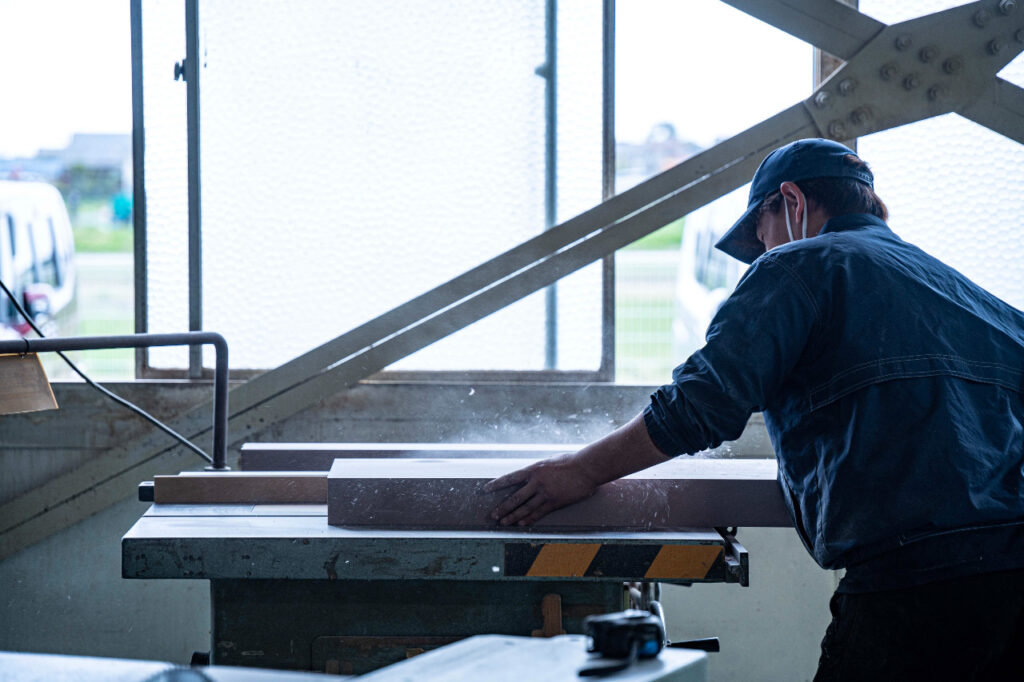

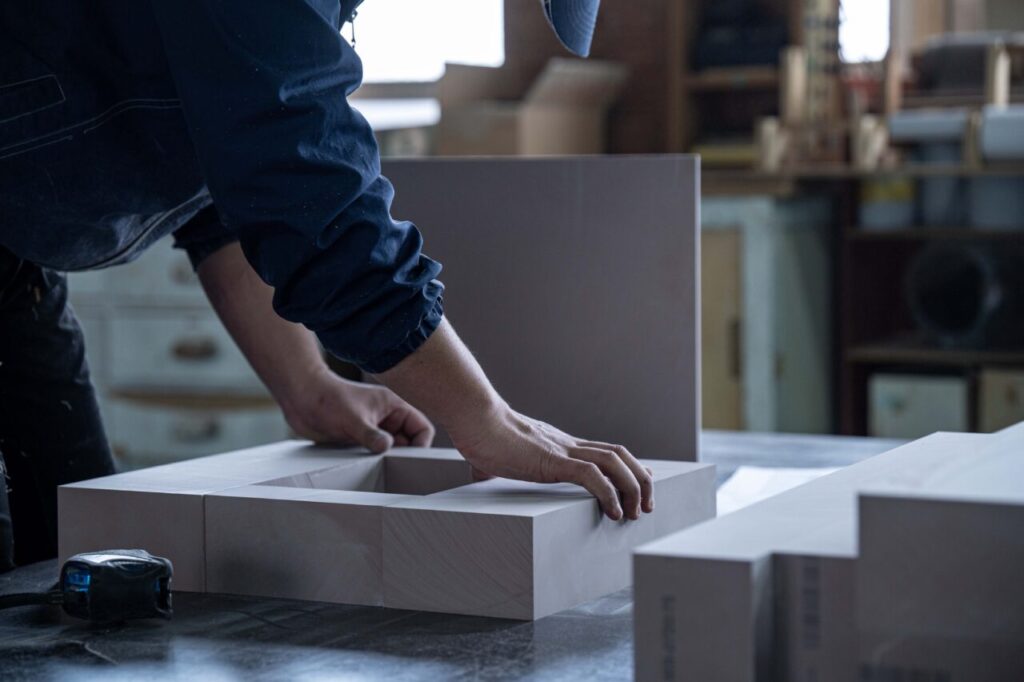

株式会社スズハル 技術情報:型製作 作業者がケミカルウッドを加工する写真
株式会社スズハル 技術情報:型製作 5軸NCルータ (1300×2100) の写真
株式会社スズハル 技術情報:型製作 作業者の写真
株式会社スズハル 技術情報:型製作 積層作業の写真

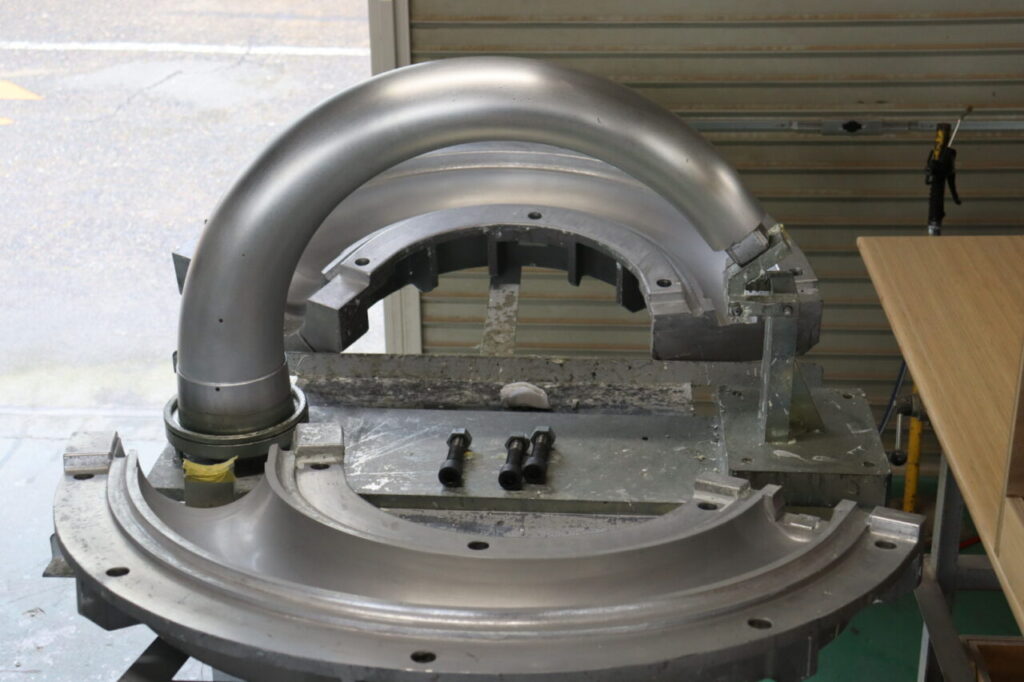

FRP・樹脂製品の量産

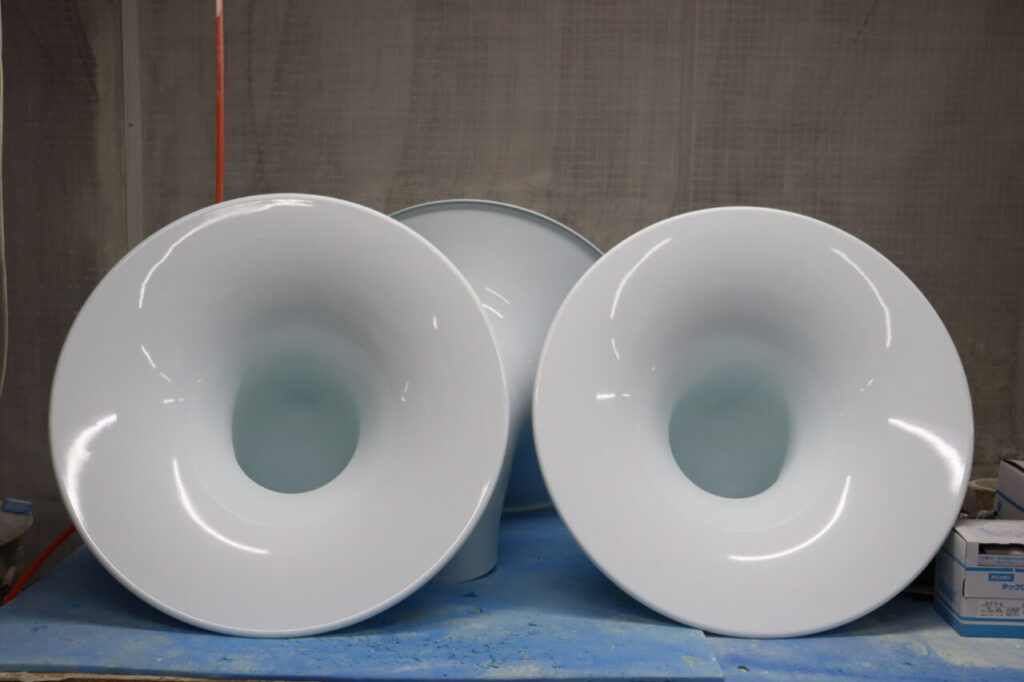

スーザフォン(FRP製管楽器)

金型(アルミ型)により、FRP樹脂製スーザフォンの製造を行っています。

積層方法は、ハンドレイアップ成形(手積み積層成形)です。


離形処理や脱型の技術により管状の成形が可能です。

株式会社スズハル 技術情報:型製作 スーザフォン(FRP製管楽器)

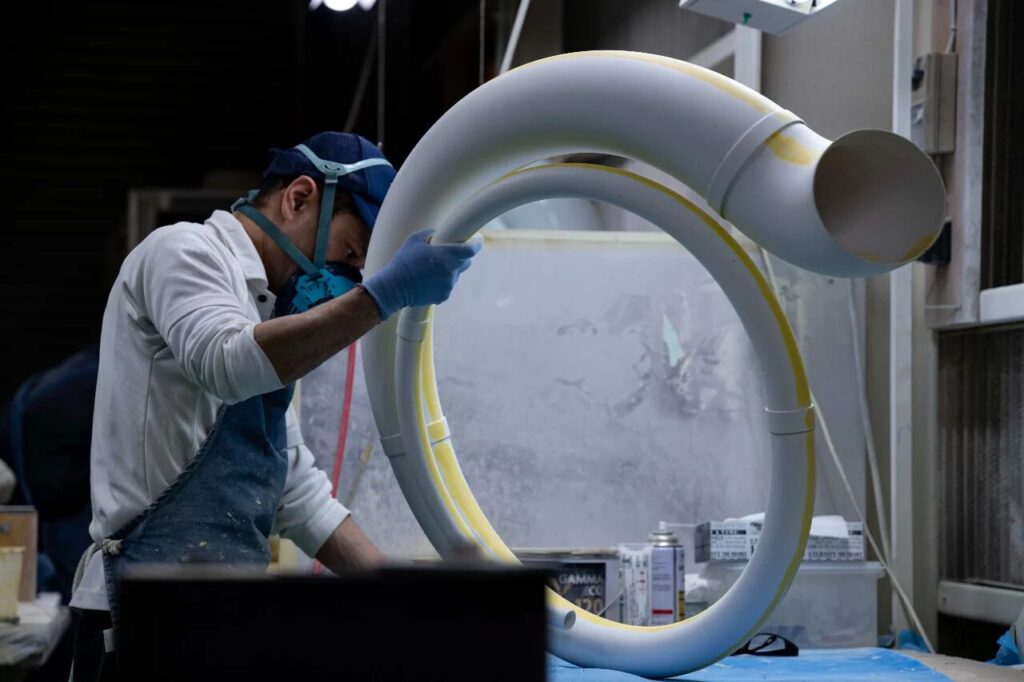

株式会社スズハル 技術情報:型製作 スーザフォン(FRP製管楽器)仕上げ作業の写真
株式会社スズハル 技術情報:型製作 スーザフォン(FRP製管楽器)手仕上げの写真
株式会社スズハル 技術情報:型製作 スーザフォン(FRP製管楽器)パテ作業の写真
株式会社スズハル 技術情報:型製作 スーザフォン(FRP製管楽器)脱型作業場の写真
