NCトリミング加工と真空成形について

トリミング加工とは？

トリミング加工とは、真空成形された製品の不必要な部分を削ぎ落とし、最終的な形状を整える作業です。この工程では、成形品が指定された寸法に収まるように、正確な輪郭カットが必要です。これにより、製品の品質と外観が向上します。

真空成形とは？

真空成形は、熱したプラスチックシートを型に吸引して成形する技術です。この方法は、軽量で耐久性のある製品を効率的に製造するのに適しており、様々な産業で使用されています。真空成形におけるトリミング加工は、成形後の仕上げ工程で不可欠です。

このようなお悩みはございませんか？
精密なトリミング加工を必要としている
真空成形後の製品に対して、高精度な輪郭カットを行いたいが、現在の方法では精度が不足していると感じている。
治具の製作を外注したい
自社で治具を製作するための技術や設備が不足している、または製作負担を軽減したいと考えている企業。特に、NCトリミング加工治具の専門知識を持つ業者を探している。
コスト削減と効率化を目指す
トリミング加工の工程にかかる時間やコストを削減したいが、手作業や一般的な治具では限界を感じている企業。自動化されたNCルーターを用いた治具製作のメリットを探している。
Q
NCトリミング治具とは何ですか？
Q
NCトリミング治具の製作にはどのくらいの時間がかかりますか？
Q
カスタマイズは可能ですか？

その他の治具もご紹介しています。»製作事例を見る

NCトリミング治具の製造手順

材料のケミカルウッドの準備

NCトリミング治具に使用されるケミカルウッドを積み上げた作業場の画像

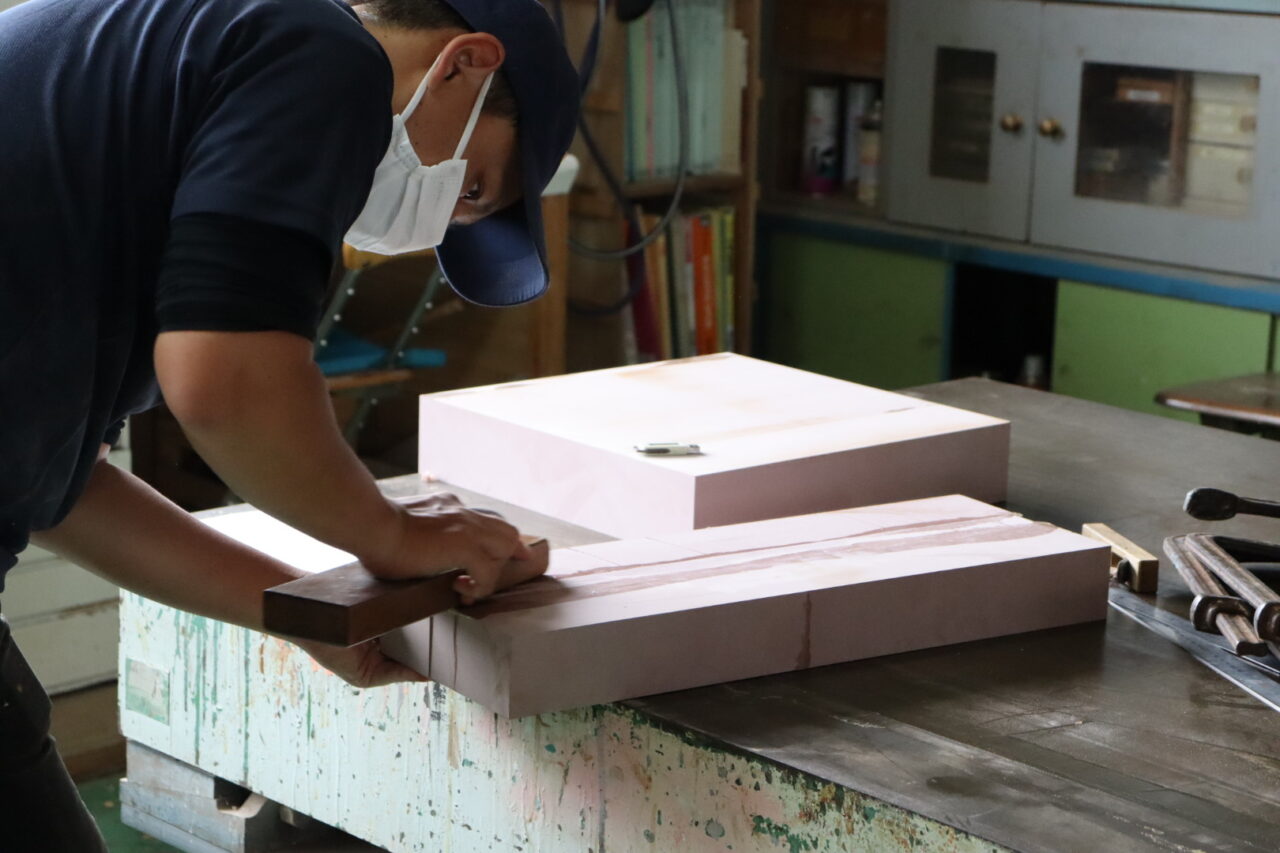

NCトリミング治具用のケミカルウッドを、木型職人が鉋で丁寧に平滑仕上げする様子

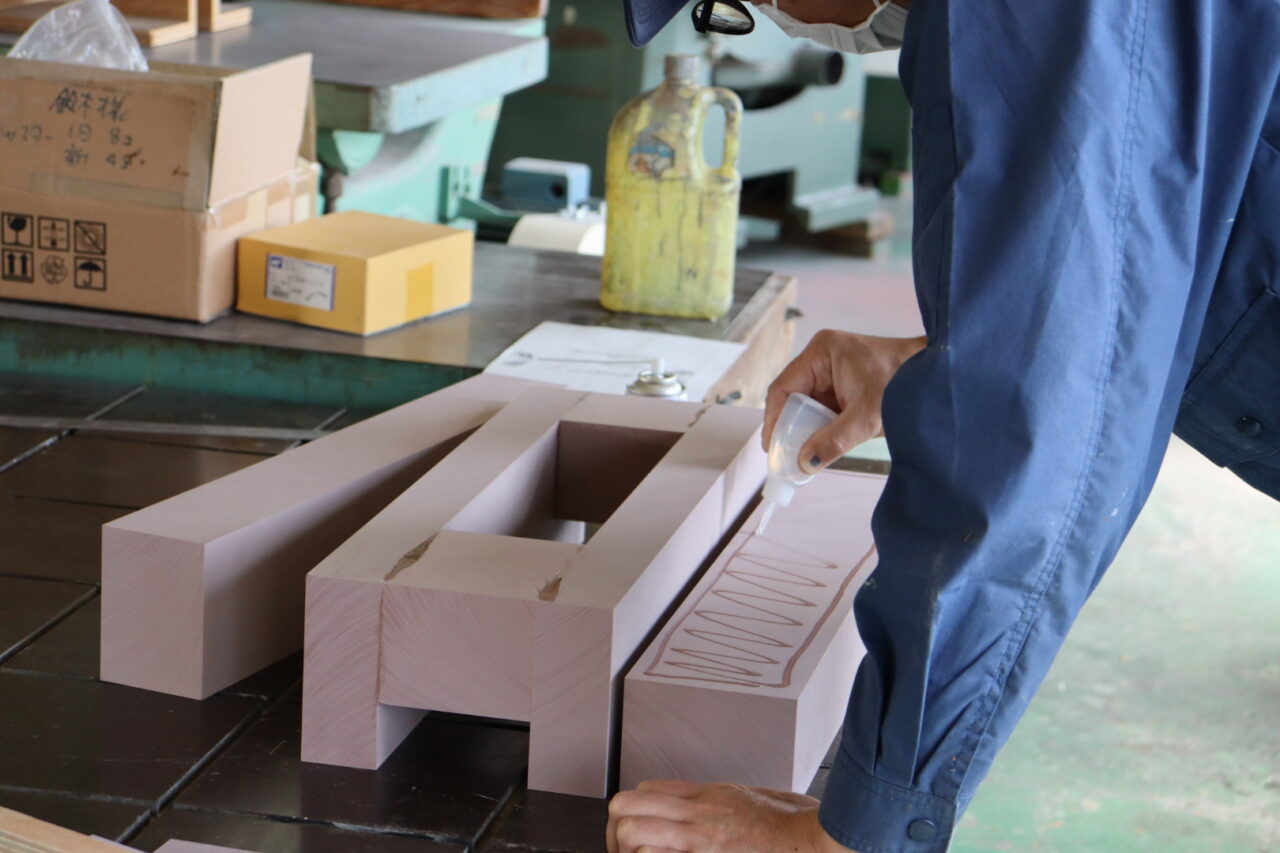

NCトリミング治具用ケミカルウッドを接着剤で接合する木型職人


ケミカルウッドは木材代替素材として幅広く使用される合成樹脂製材料です。

ケミカルウッドについて
耐湿性と強度に優れる：
ケミカルウッドは、湿気や変形に強く、加工後も高い精度を保つ特性があります。

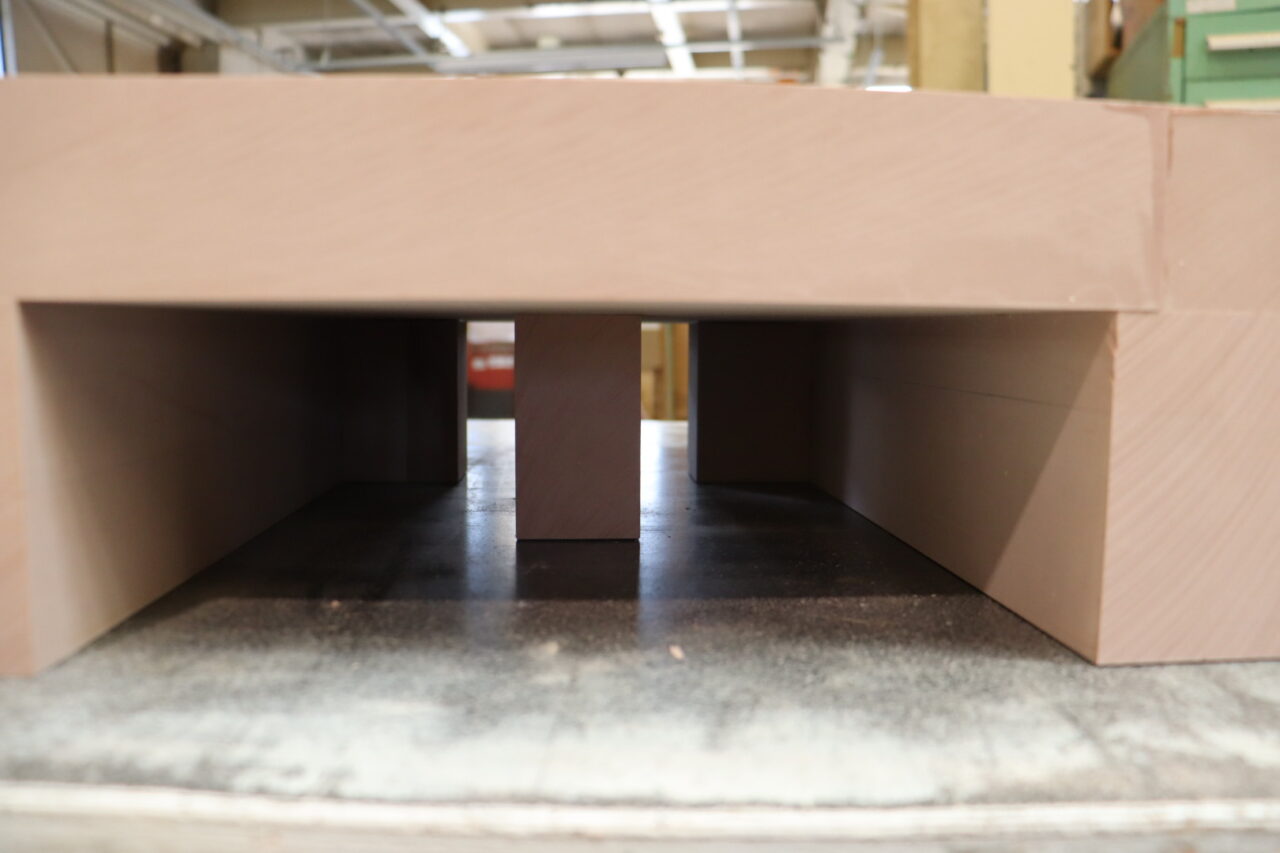

材料の準備（選定と積層作業）
製造に適したケミカルウッドを選定後、接着剤で貼り合わせて必要な高さに積み上げます。
この工程では、均一な圧力を加えて接着し、強固で安定したベースを作成することが重要です。

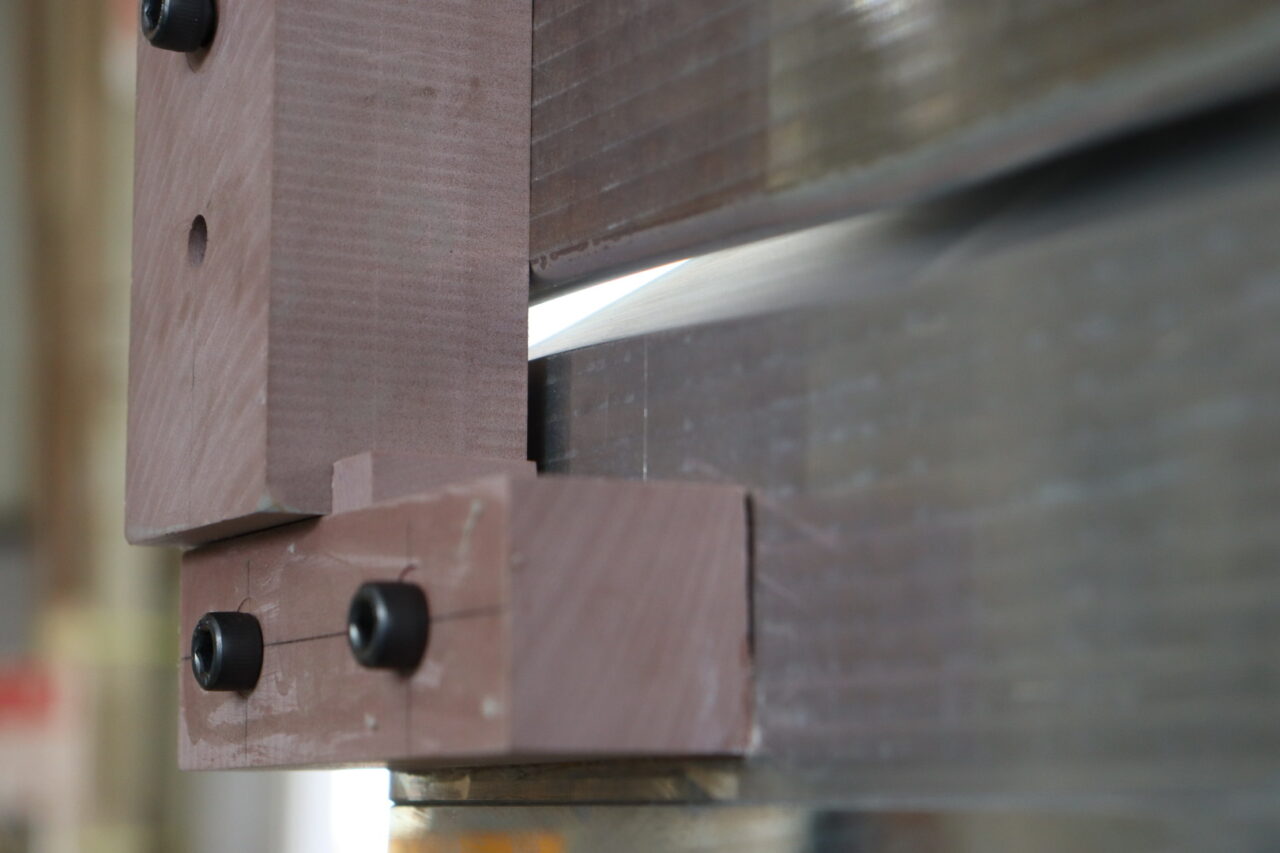

NC加工の概要と工程

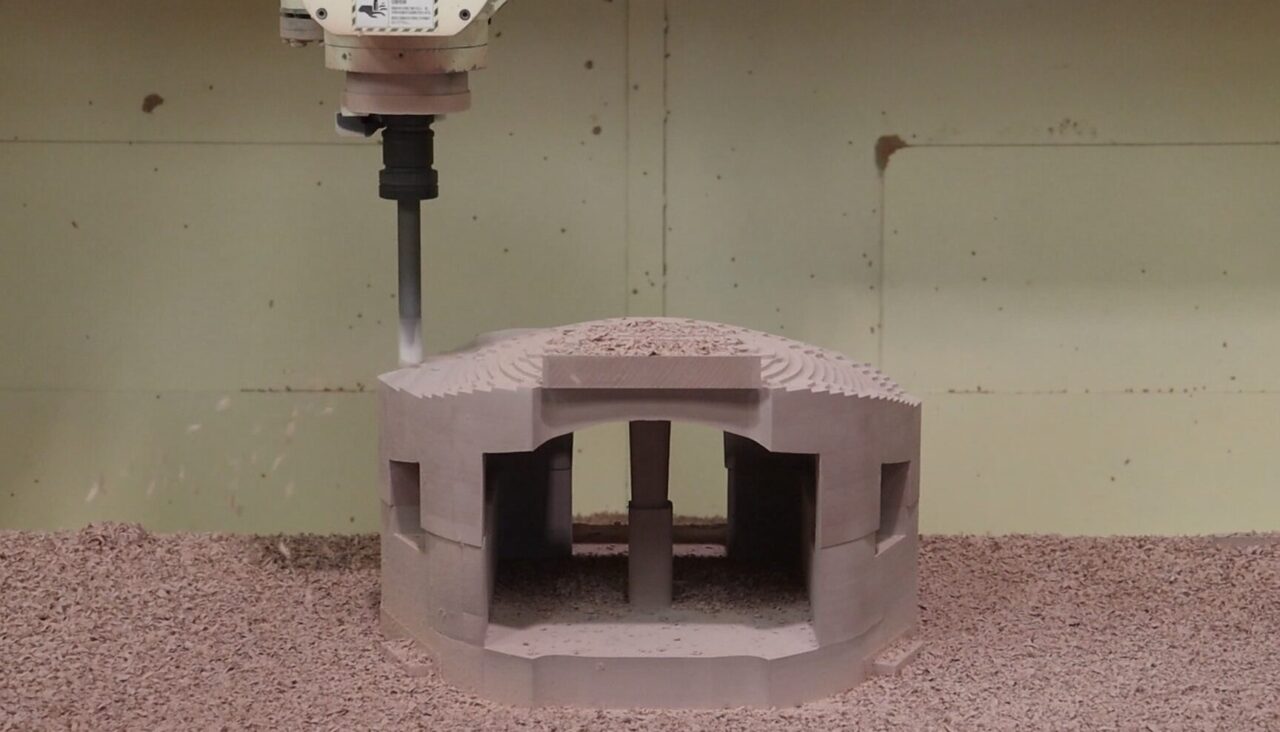

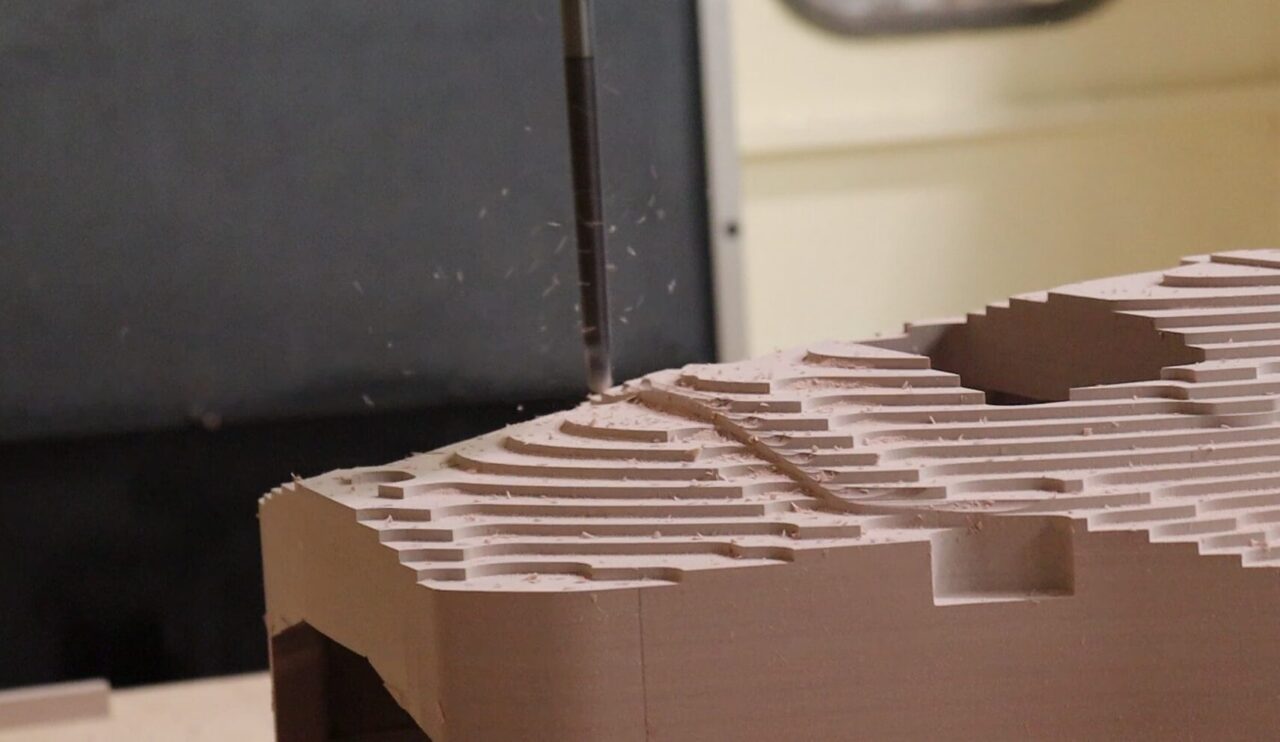

NCトリミング治具を使用して、5軸ＮＣルーターで精密な3次元加工を行っている様子
NCトリミング治具を用いて、5軸NCルーターで精密な3次元加工を実施している様子。加工中、刃物が部品の外周を精密に削りながら形状を整えている過程。
NCトリミング治具を使用し、5軸NCルーターで部品の外周を精密に削りながら形状を整える過程を捉えた映像。刃物が部品の外周に沿って正確に削り進める様子にクローズアップ。

NC加工は、数値制御技術を駆使して材料を正確に成形するプロセスです。設計図面を基にしたNCプログラミングデータを活用し、材料をNCルーターで加工します。

NC加工の工程
荒加工（粗加工）：
材料を大まかに削り、初期の形状を整えます。
仕上げ加工：
荒加工後の形状をさらに精密に仕上げ、最終的な寸法と表面品質を確保します。
これらの工程は通常、4～5種類の異なる加工段階に分かれており、各段階で使用する刃物の高さ調整や位置決めが行われます。

弊社が保有する5軸制御NCルーターは、3次元CADデータに対応し、複雑な形状の加工が可能です。
≫5軸制御NCルータ｜｜平安コーポレーション

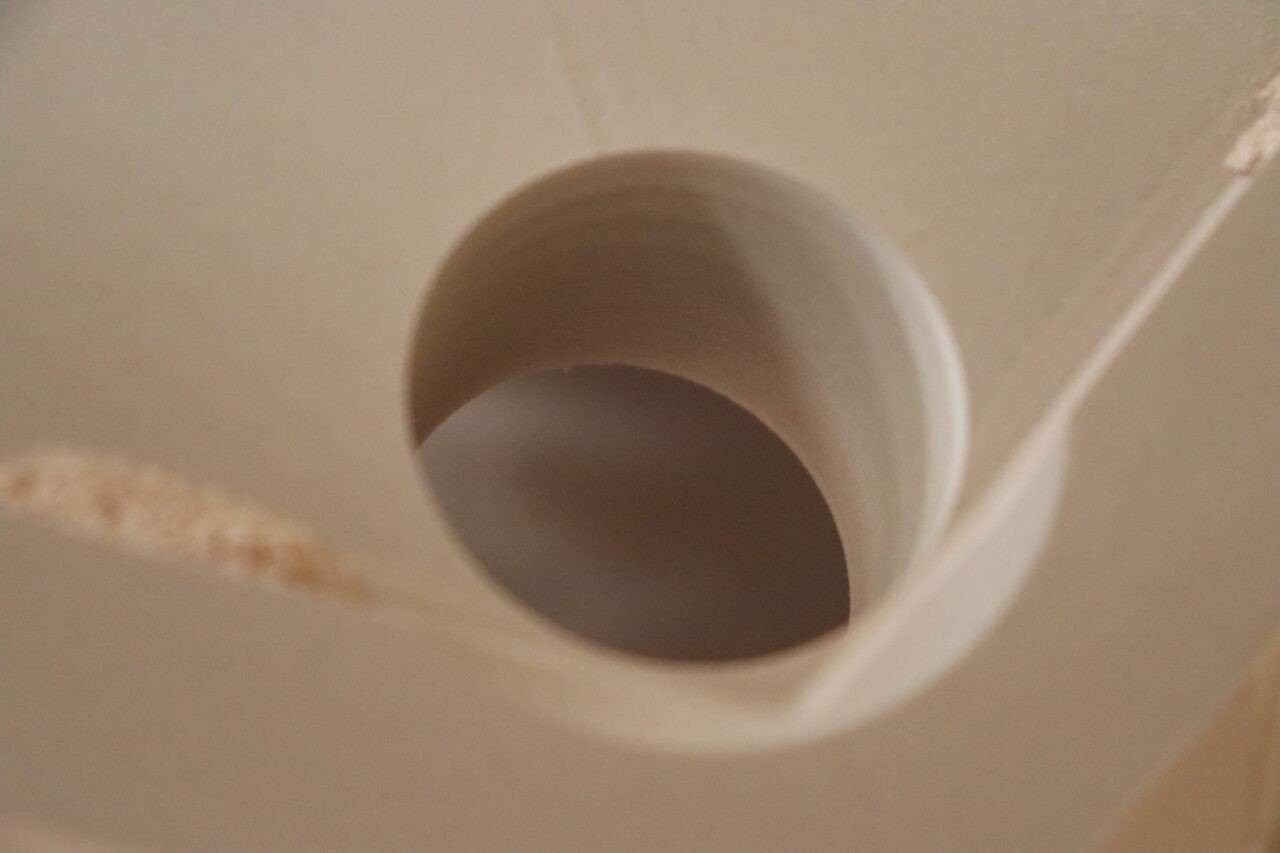

ＮＣルーターによる穴あけ加工

NCトリミング治具の製造およびNCルーターによる精密穴あけ加工

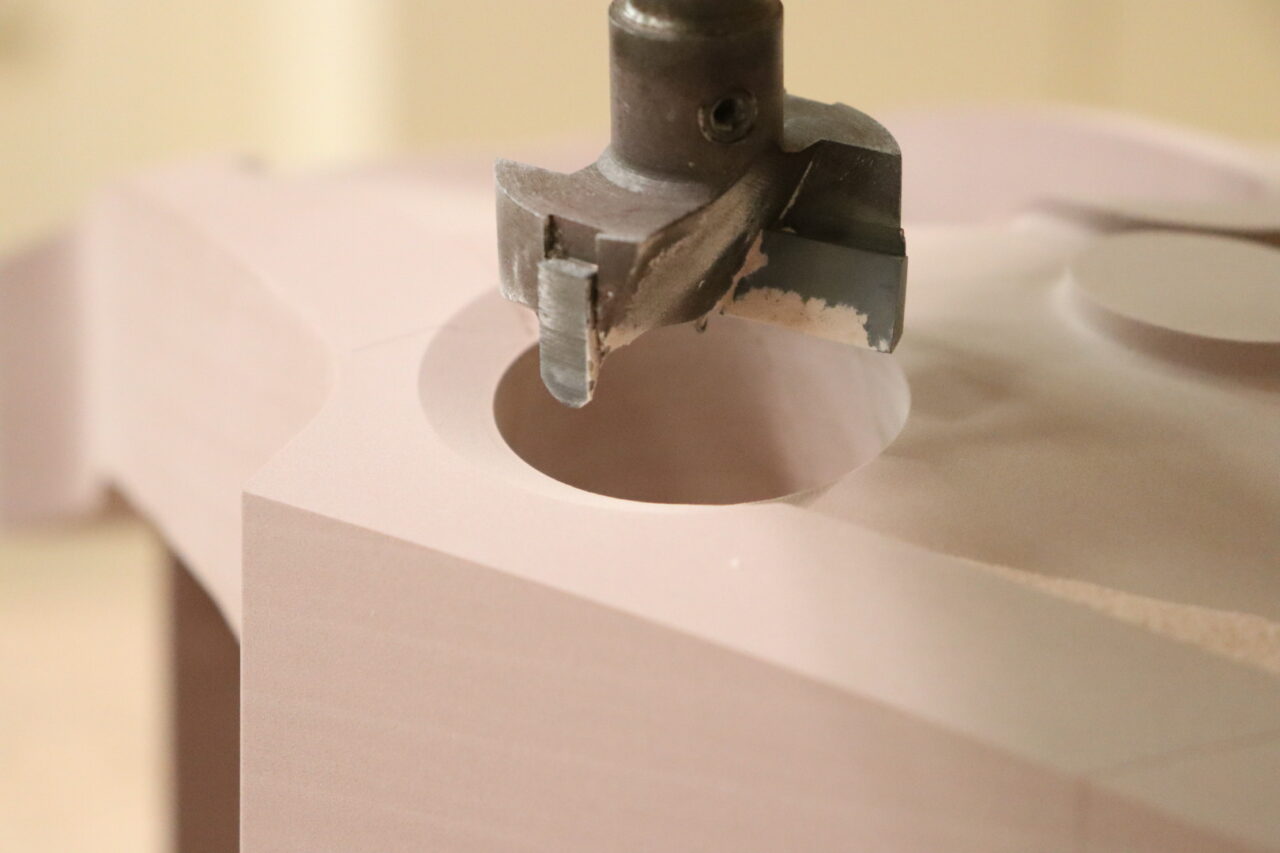

NCトリミング治具の製造過程とNCルーターによる精密穴あけ加工用刃物

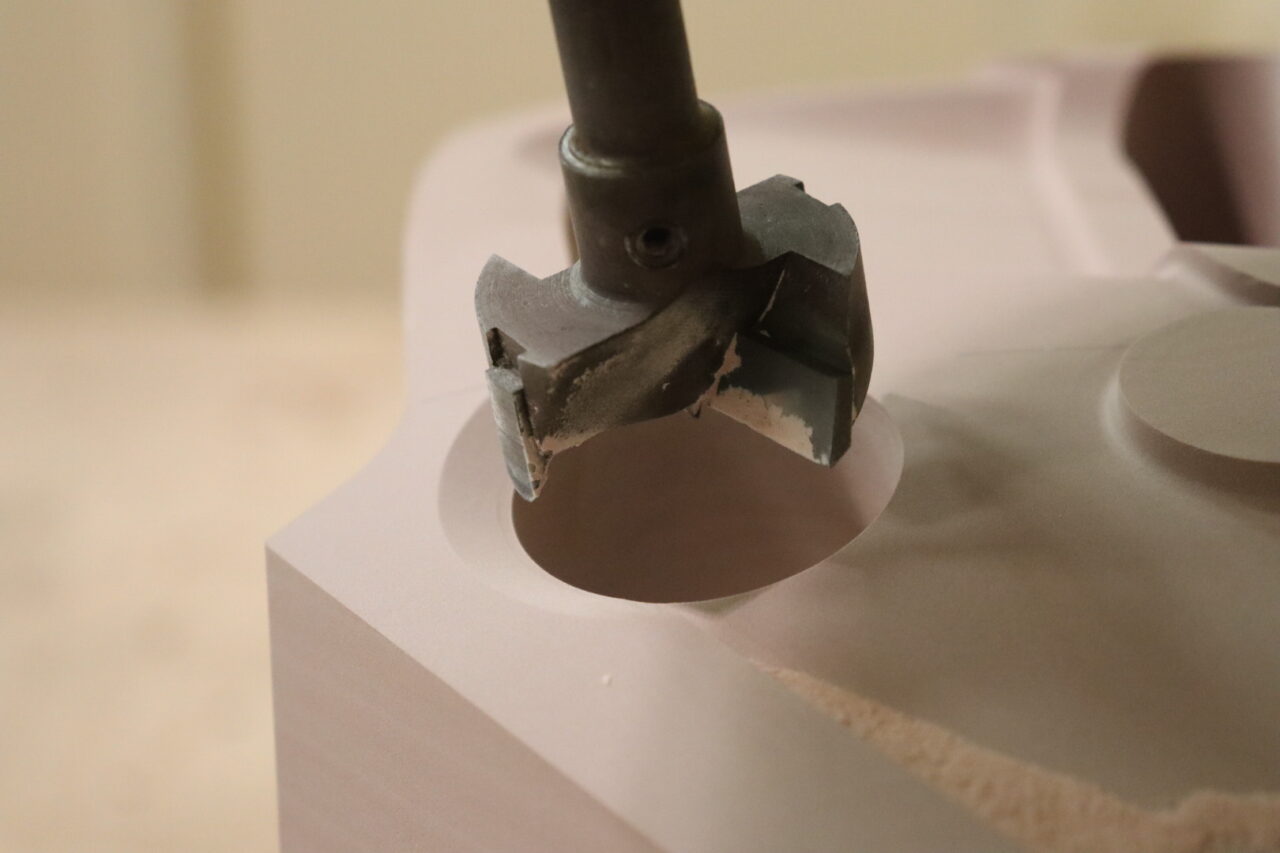

NCトリミング治具の製造過程と、NCルーターで使用する精密穴あけ加工用刃物の詳細

穴あけ加工は、治具の機能性を向上させるために重要な工程です。

穴あけ加工の工程
刃物の交換：
NCルーターでトリミング加工治具（ロボット治具）に吸盤用の穴加工を行うため、まず刃物をホールソーに取り換えます。これにより、穴あけに必要な適切な工具を準備します。
ホールソーを使用した穴あけ：
ホールソーを使用し、正確な直径の穴を加工します。NCルーターの制御により、指定された位置に正確に穴をあけることができ、吸盤の取り付けが容易になります。このプロセスにより、治具の機能性が向上し、精度が確保されます。
よく読まれている記事
【ガバリと治具の違い】ガイドブッシュの役割と穴径治具の役割

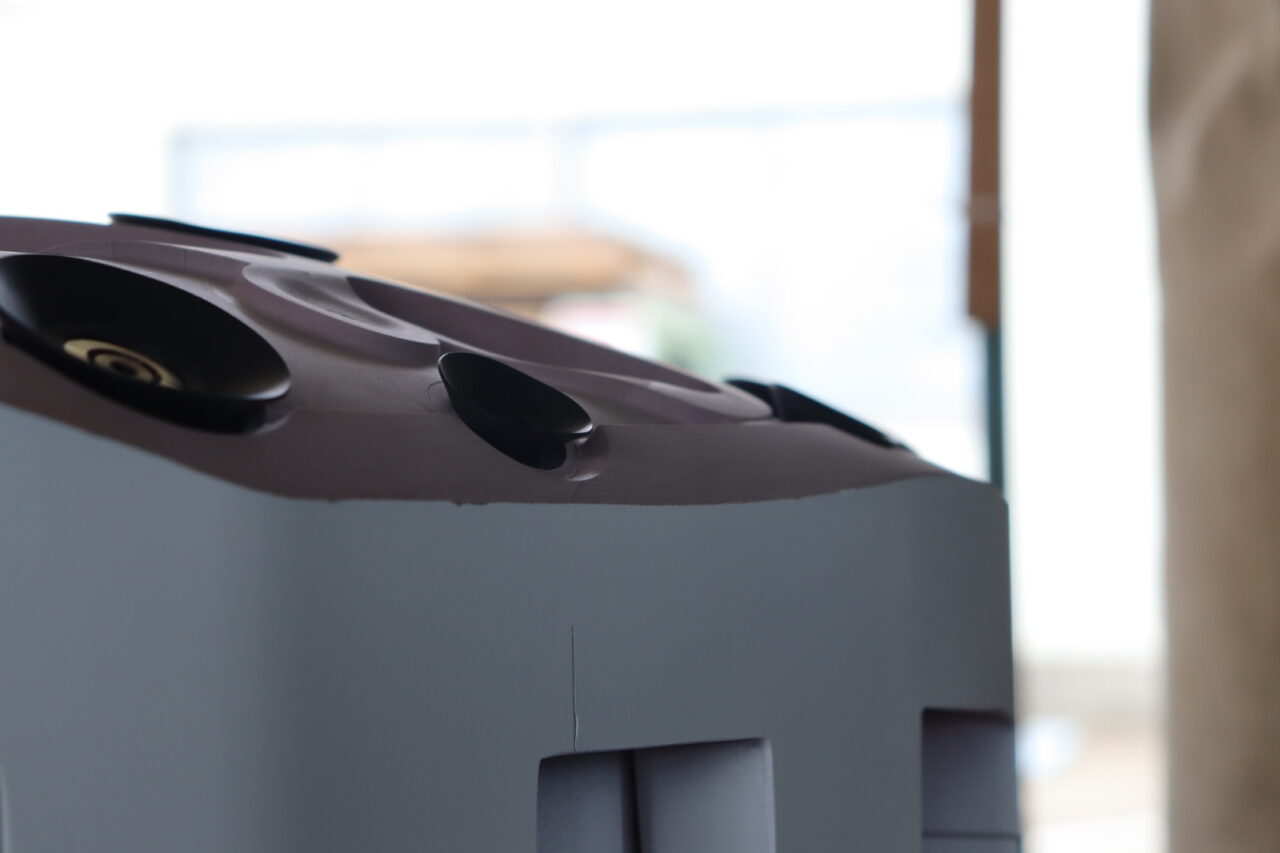

ウレタン塗装の仕上げと吸着材取り付け

株式会社スズハル 記事 【ncトリミングロボット治具】真空成形のncロボットトリミング加工治具製作をオーダーできます ncルーターでncトリミングロボット治具 塗装と吸盤を取り付けた後の完成品1
株式会社スズハル 記事 【ncトリミングロボット治具】真空成形のncロボットトリミング加工治具製作をオーダーできます ncルーターでncトリミングロボット治具 塗装と吸盤を取り付けた後の完成品2
株式会社スズハル 記事 【ncトリミングロボット治具】真空成形のncロボットトリミング加工治具製作をオーダーできます ncルーターでncトリミングロボット治具 塗装と吸盤を取り付けた後の完成品3


ウレタン塗装は、治具の耐久性を高め、外観を美しく保つために重要な仕上げ工程です。また、真空成形品の固定や加工プロセスの円滑化にも関わる重要なステップです。

仕上げ・修正工程
ウレタン塗装の仕上げ：
加工が完了した治具の表面にウレタン塗装を施します。この塗装は、耐水性や耐薬品性に優れており、長期間の使用に耐えられる仕上がりを提供します。

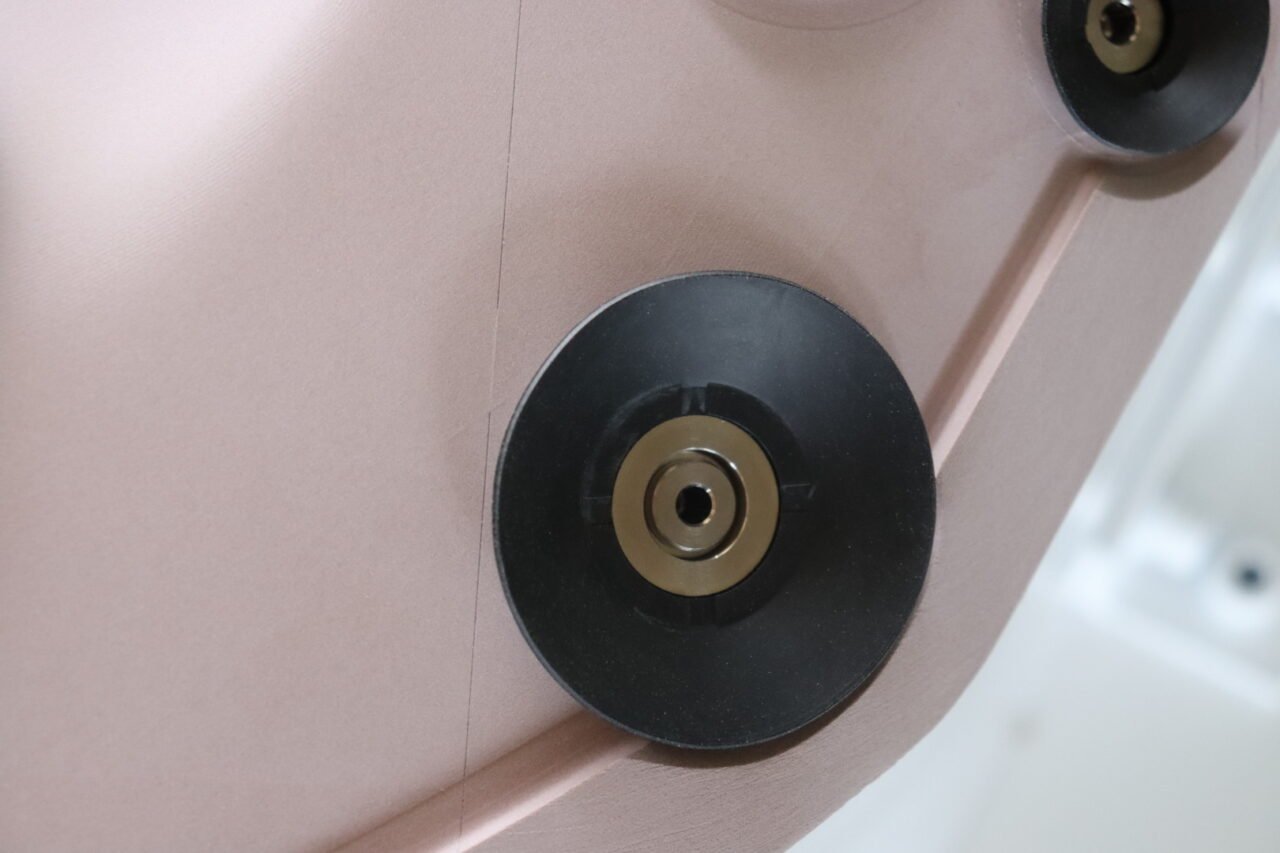

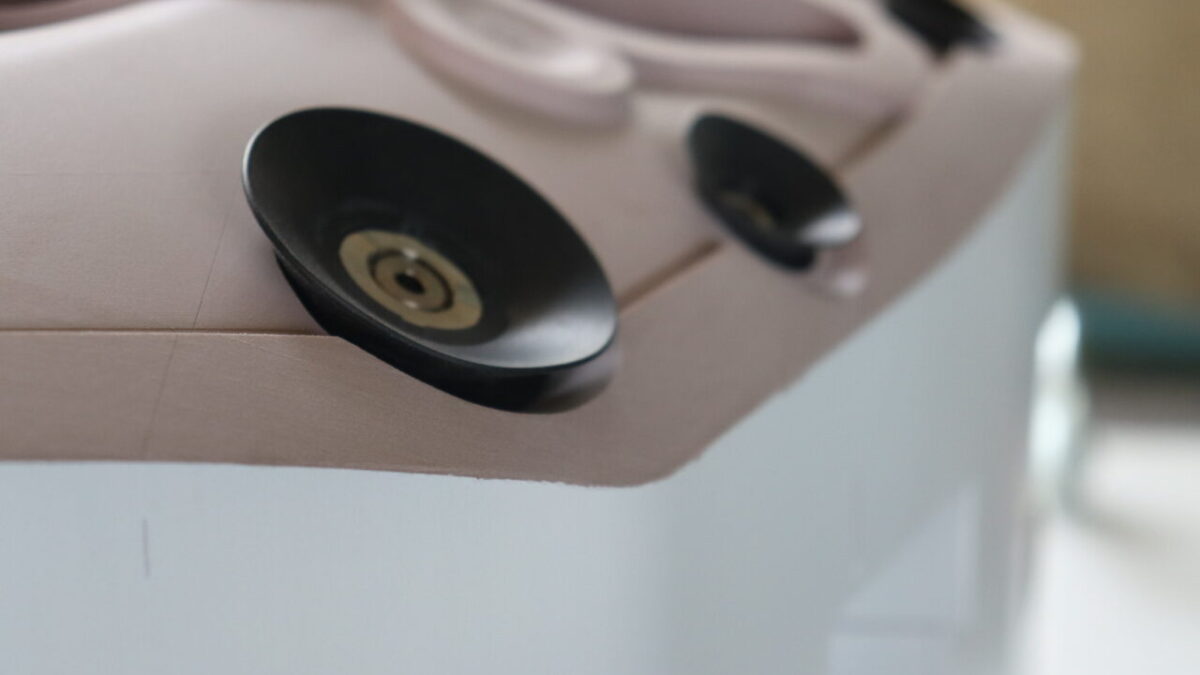

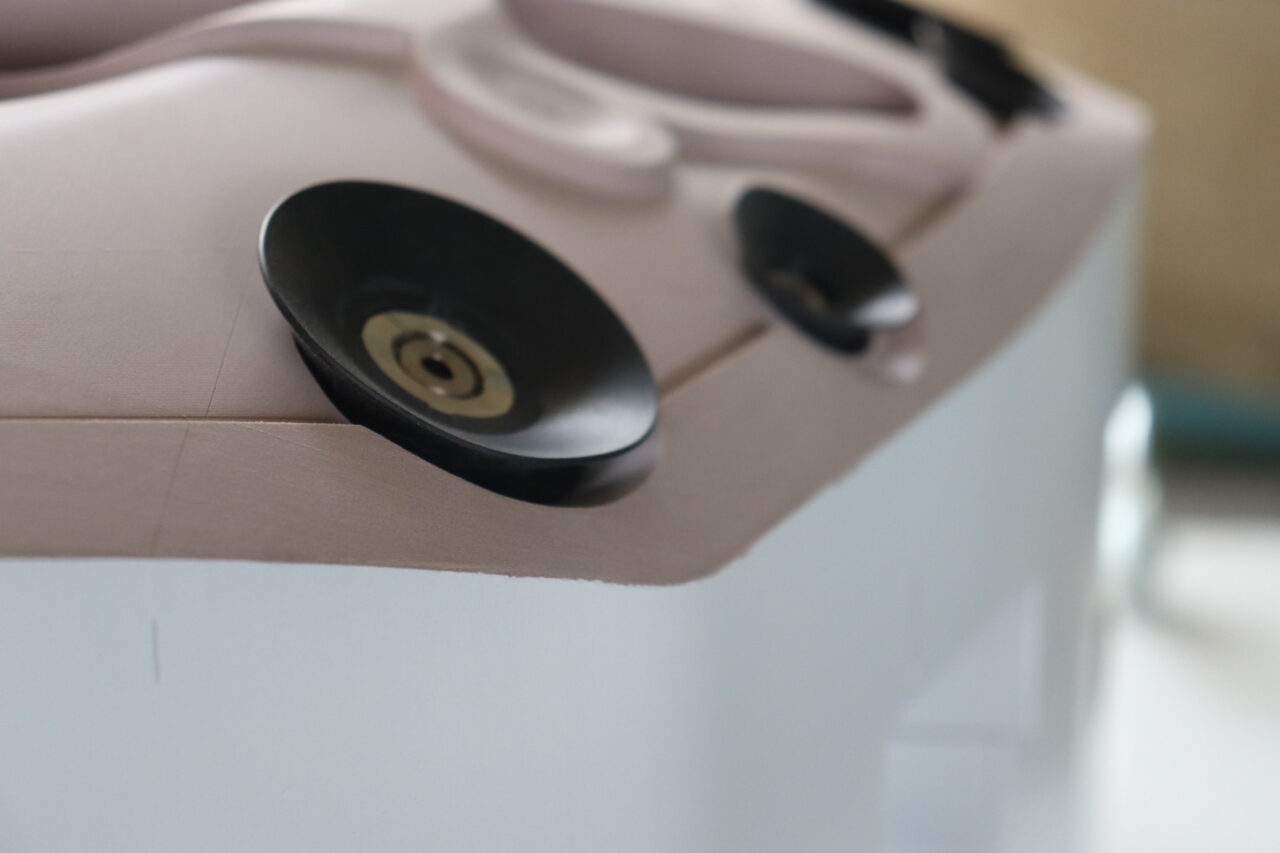

バキューム穴付き吸盤の取り付け：
吸気を吸引するためのバキューム穴付き吸盤を取り付けます。これにより、真空成形品がしっかりと保持され、加工プロセスがスムーズに進行します。
よく読まれている記事
【アルミ金型治具】熱プレス金型精度の改善事例をご紹介します


NCトリミング加工治具の製作を承ります。

NCトリミング加工治具のポイント
NCルーターを使用して、設計図に基づいた精密なトリミング加工を実現する治具を製作
耐久性と加工性に優れたケミカルウッドを使用し、接着によって強固な治具を作成、長期間の使用にも耐えうる品質を実現
完成した治具には、真空成形品を固定するためのバキューム穴付き吸盤が取り付けられ、安定した加工をサポート

開発課が製作いたします。»担当部署を見る
