精密機器収納ケースの製造

試作から量産に対応した生産体制

小型から大型まで作成の注文ができる

組み方のご提案金具や留め具の取付けに対応

などのメリットにより寸法や用途に最適な木製精密機器トランクケースなどの特注品のオーダーを承ります。

精密機器収納ケースの製造工程

株式会社スズハル 【木製ケースの製造】をお任せください。精密機器収納ケースの製造工程をご紹介 横切版で材料をカットする写真 正面から
株式会社スズハル 【木製ケースの製造】をお任せください。精密機器収納ケースの製造工程をご紹介 横切版で材料をカットする写真 横から
株式会社スズハル 【木製ケースの製造】をお任せください。精密機器収納ケースの製造工程をご紹介 横切版で材料をカットする写真

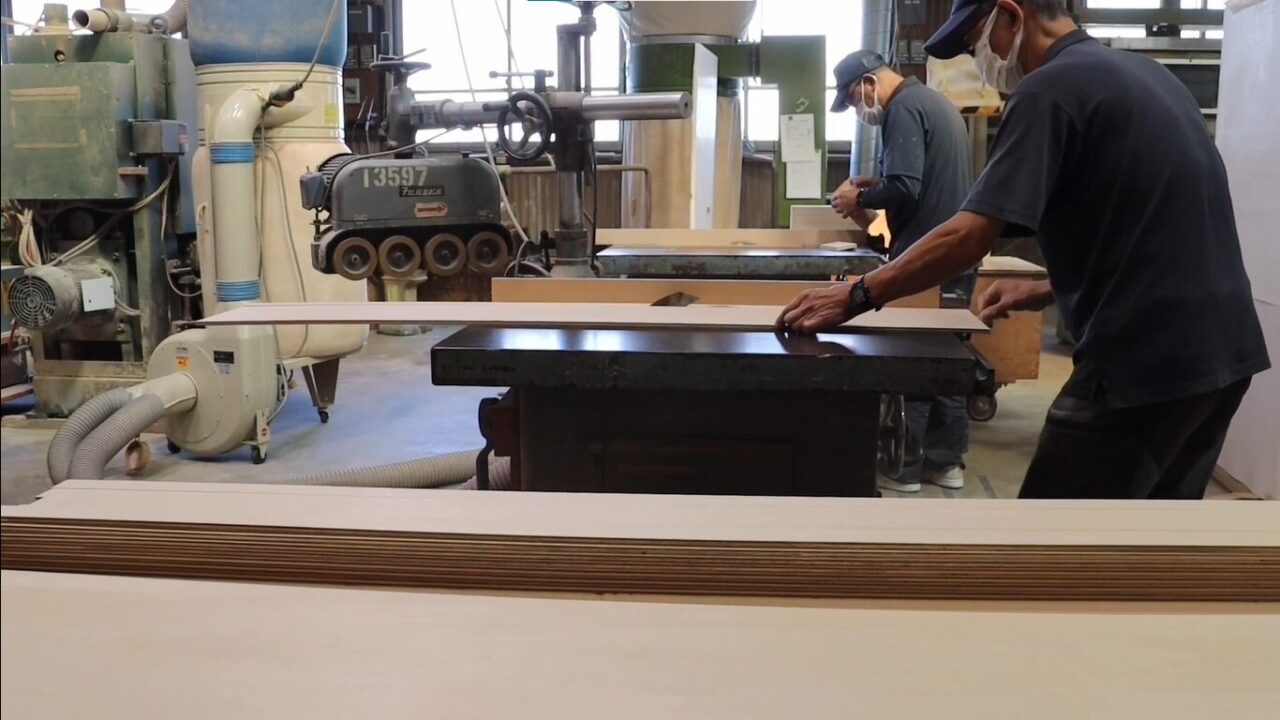

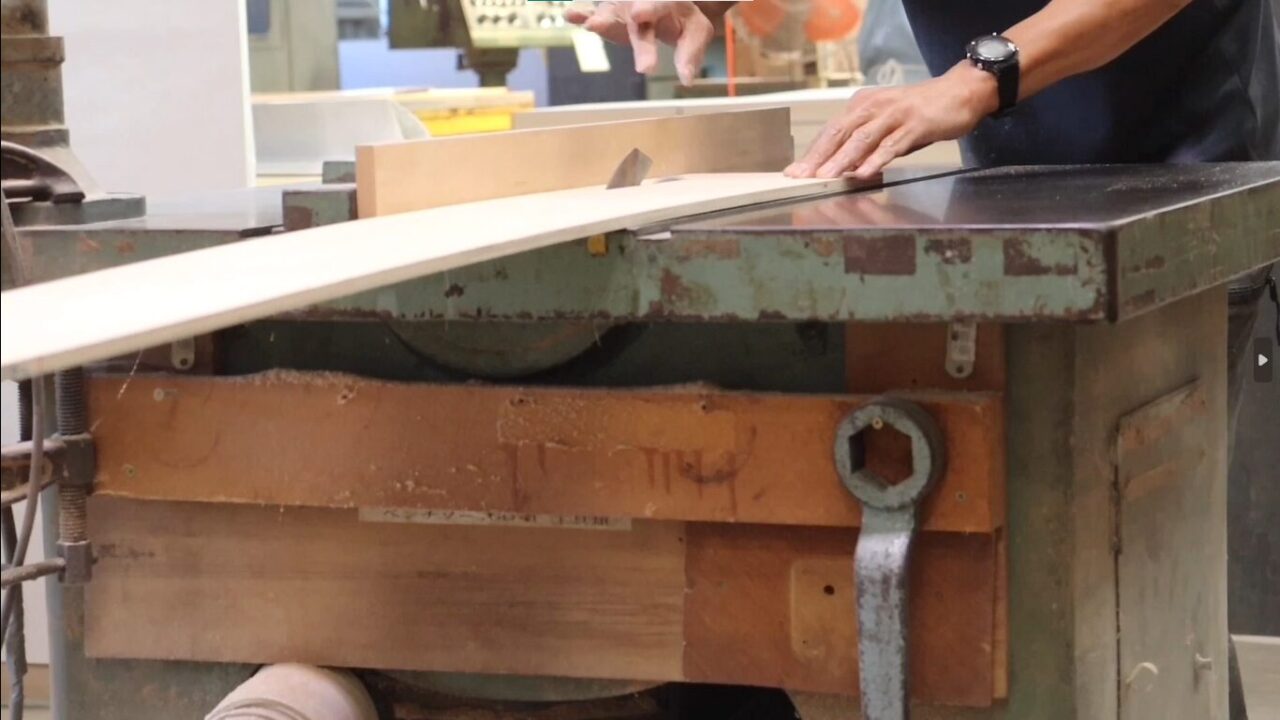

大きい合板から木枠、天板、底板の材料を切り出します。パネルソー、ベンチソーで幅をカットし、横切盤で長さをカットします。

使用材料はシナ合板のt9・t5.5です。

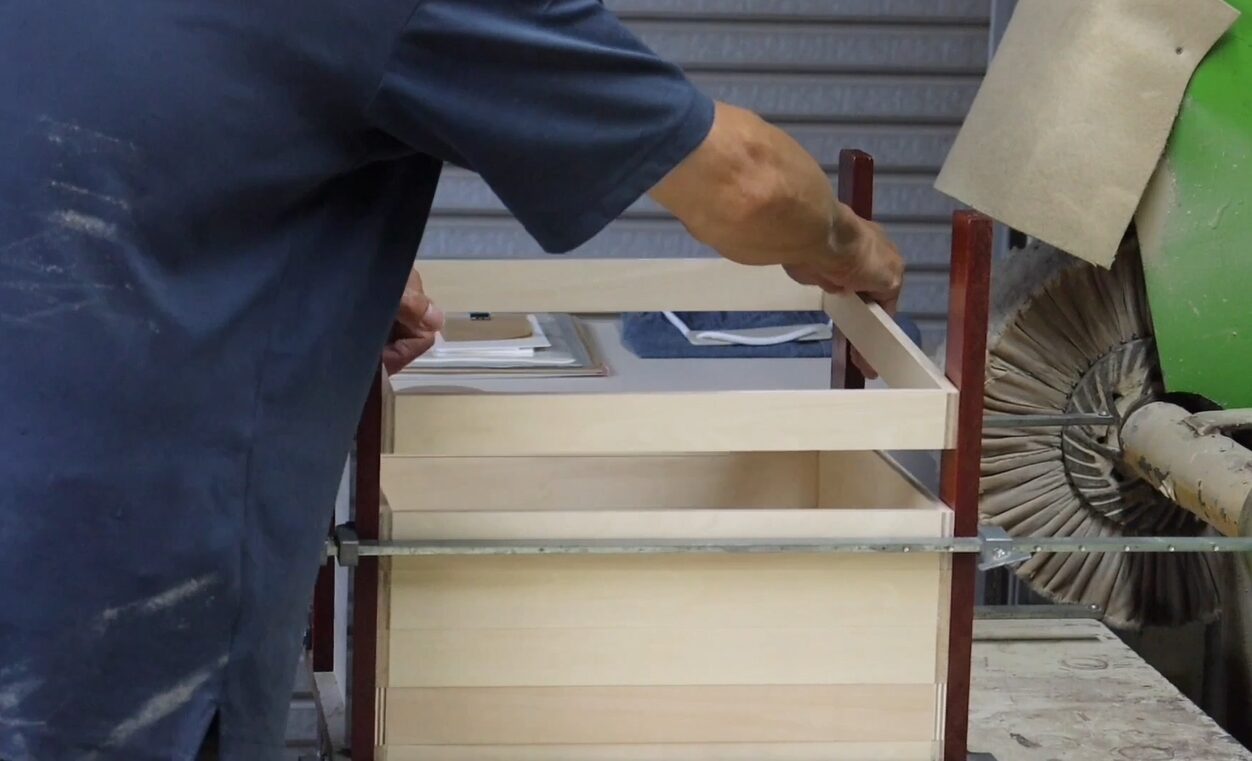

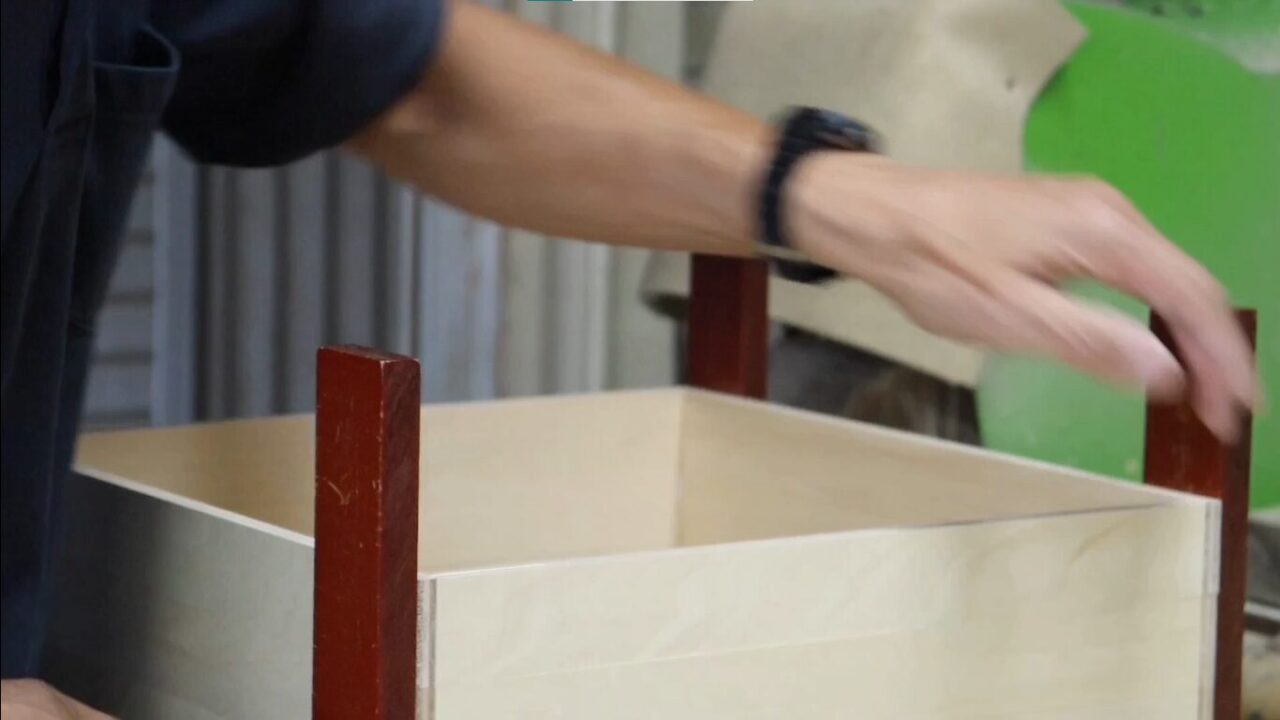

株式会社スズハル 【木製ケースの製造】をお任せください。精密機器収納ケースの製造工程をご紹介 木枠を組み立てる写真 後ろから
株式会社スズハル 【木製ケースの製造】をお任せください。精密機器収納ケースの製造工程をご紹介 木枠を組み立てる写真 横から
株式会社スズハル 【木製ケースの製造】をお任せください。精密機器収納ケースの製造工程をご紹介 木枠を組み立てる写真 正面から

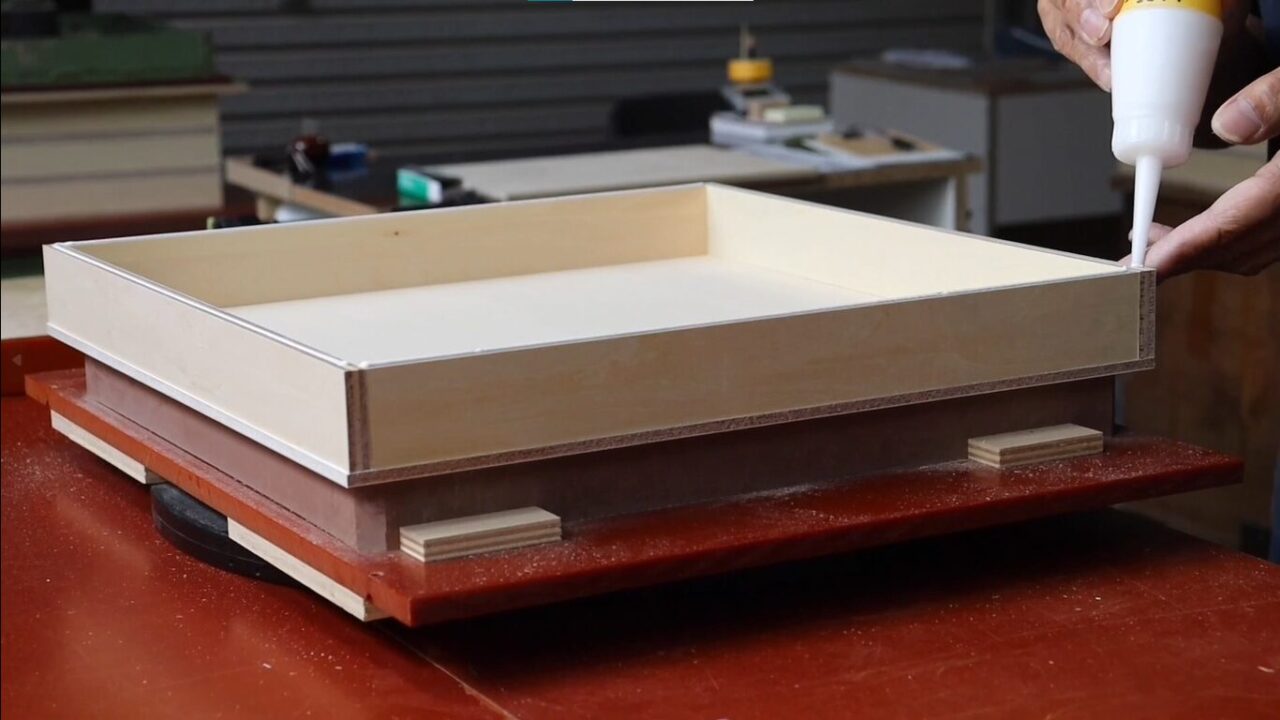

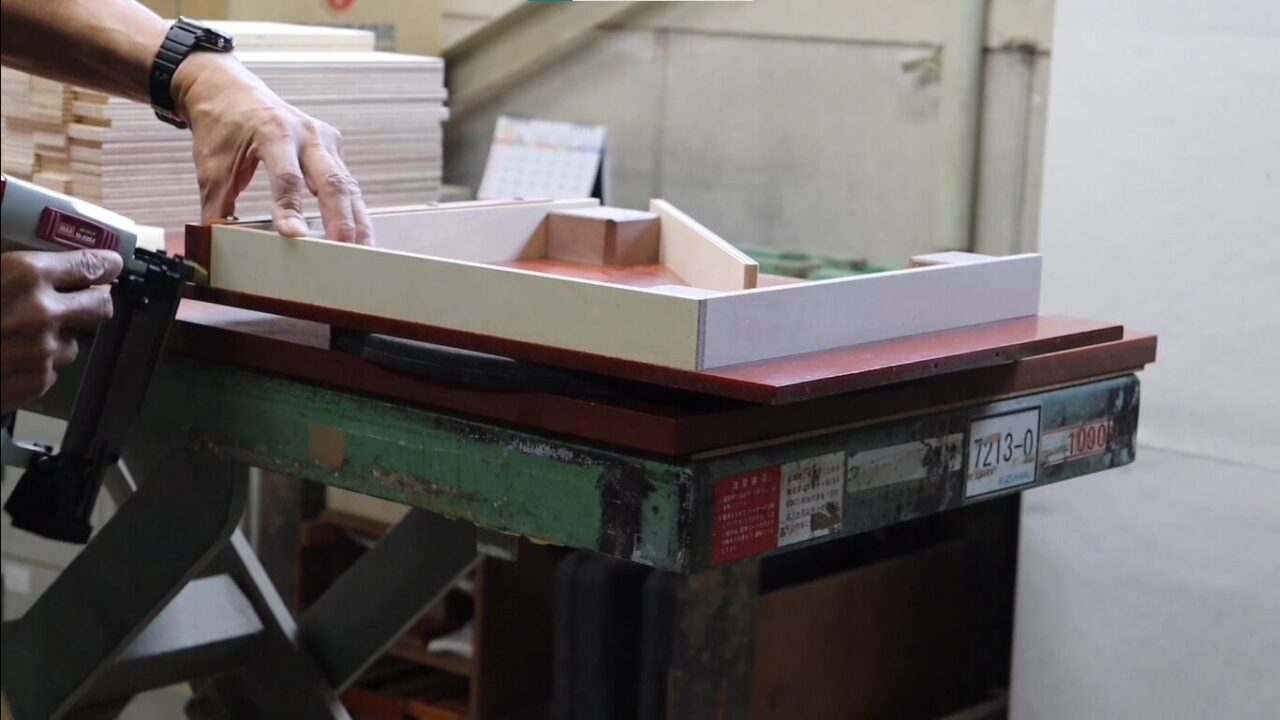

木枠を組み立てます。材料を治具に沿って接着剤で貼り合わせた後、ピンネイルで留めます。

▽寸法違いの木箱も製造しております。

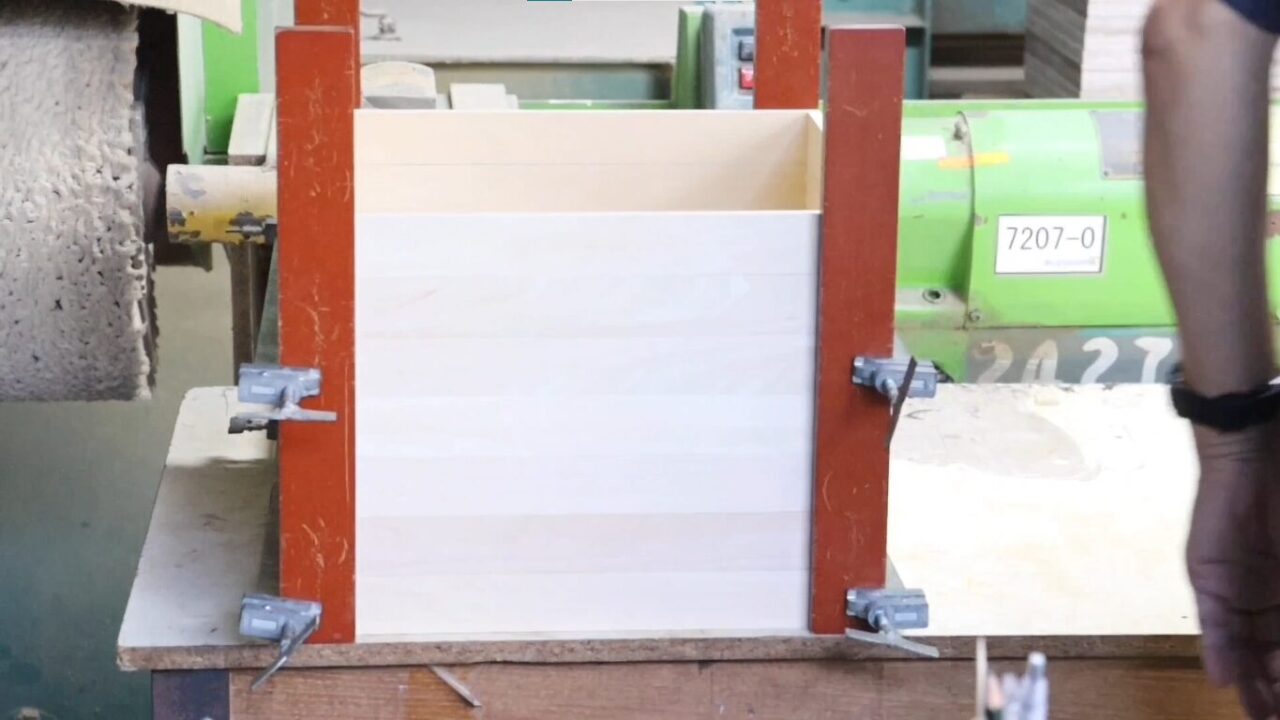

株式会社スズハル 【木製ケースの製造】をお任せください。精密機器収納ケースの製造工程をご紹介 天板と底板を組み立てる写真 横から
株式会社スズハル 【木製ケースの製造】をお任せください。精密機器収納ケースの製造工程をご紹介 天板と底板を組み立てる写真 上面から
株式会社スズハル 【木製ケースの製造】をお任せください。精密機器収納ケースの製造工程をご紹介 天板と底板を組み立てる写真 正面から

圧締治具にセットし、ハタガネで締めます。また、作業工程は以下の動画でもご紹介しています。

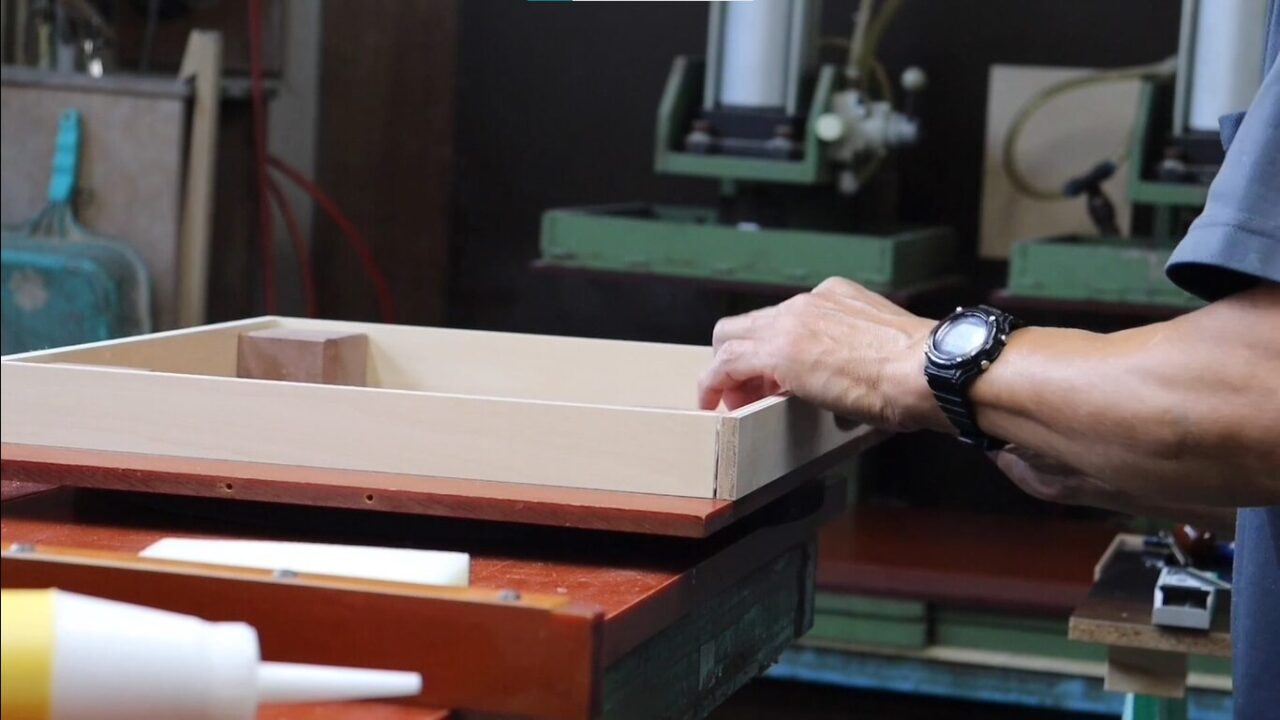

株式会社スズハル 【木製ケースの製造】をお任せください。精密機器収納ケースの製造工程をご紹介 天板と底板を組み立てる写真 上面から
株式会社スズハル 【木製ケースの製造】をお任せください。精密機器収納ケースの製造工程をご紹介 天板と底板を組み立てる写真 横から
株式会社スズハル 【木製ケースの製造】をお任せください。精密機器収納ケースの製造工程をご紹介 天板と底板を組み立てる写真 正面から

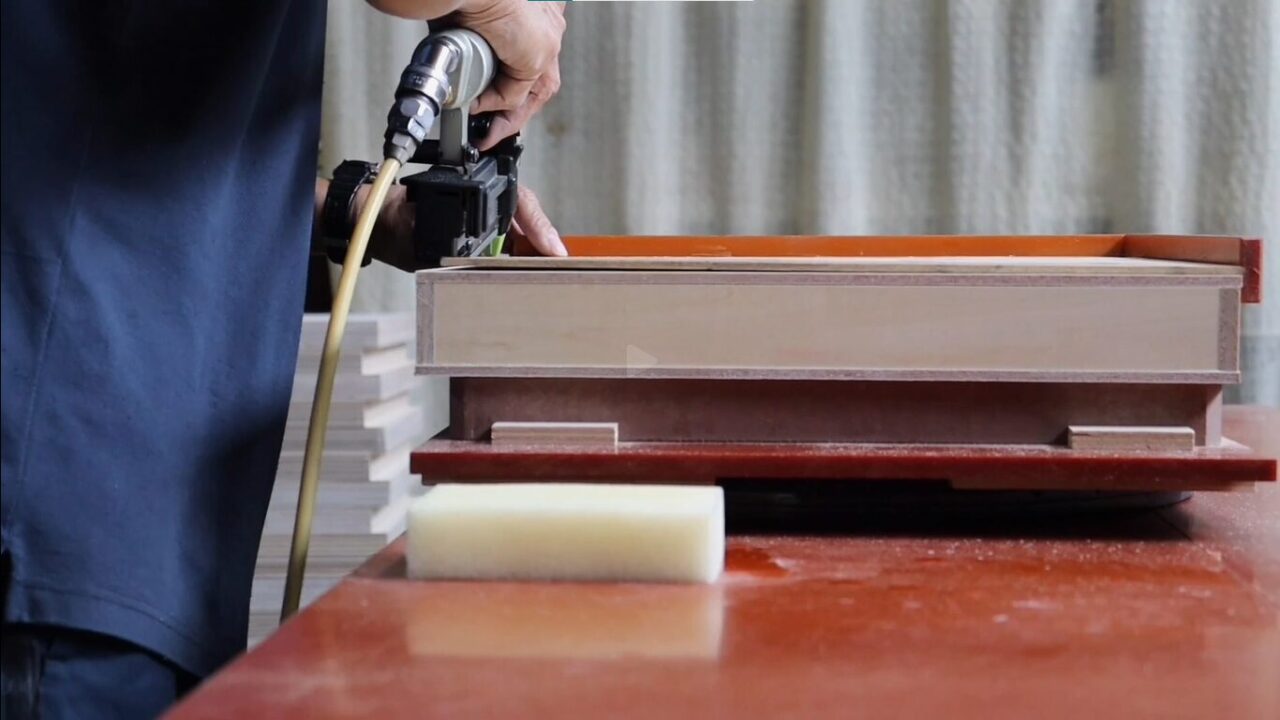

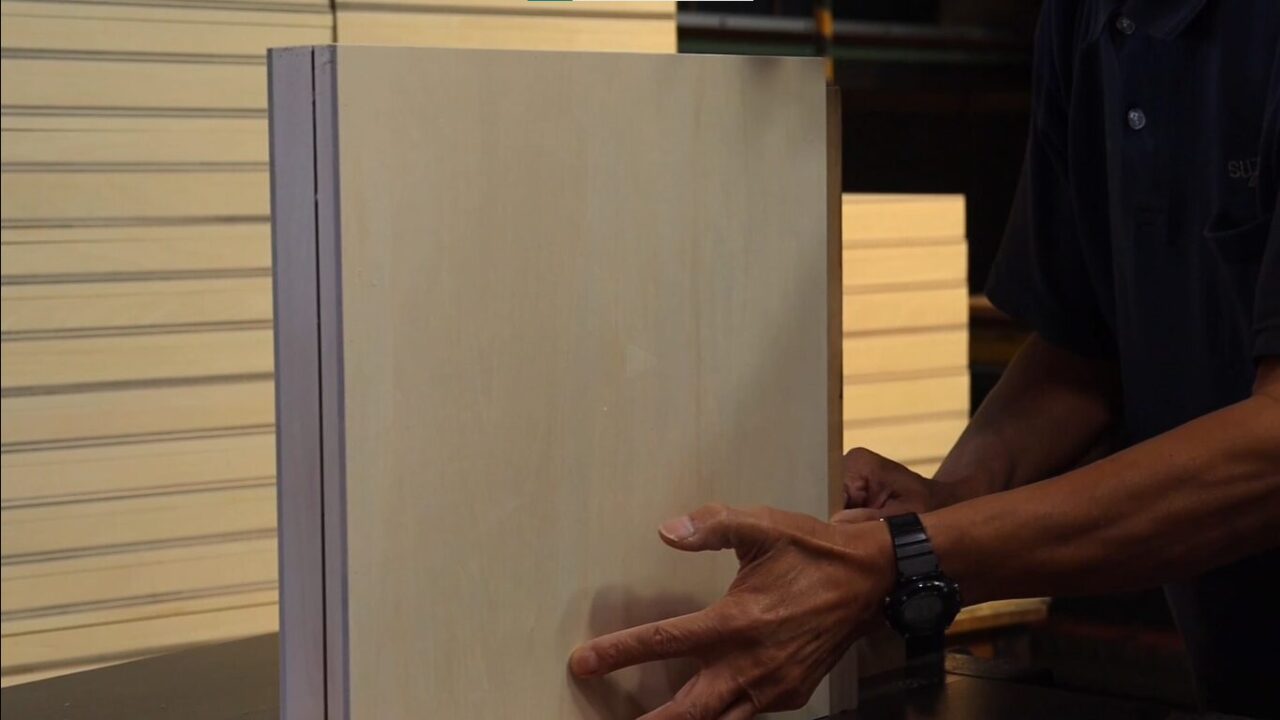

木枠に天板と底板を貼り付け、箱を組みます。木枠の組み立て同様、木枠に天板を接着剤で貼りつけ、ピンネイルで留めます。底板も同様に行います。

株式会社スズハル 【木製ケースの製造】をお任せください。精密機器収納ケースの製造工程をご紹介 プレス機で圧締の作業

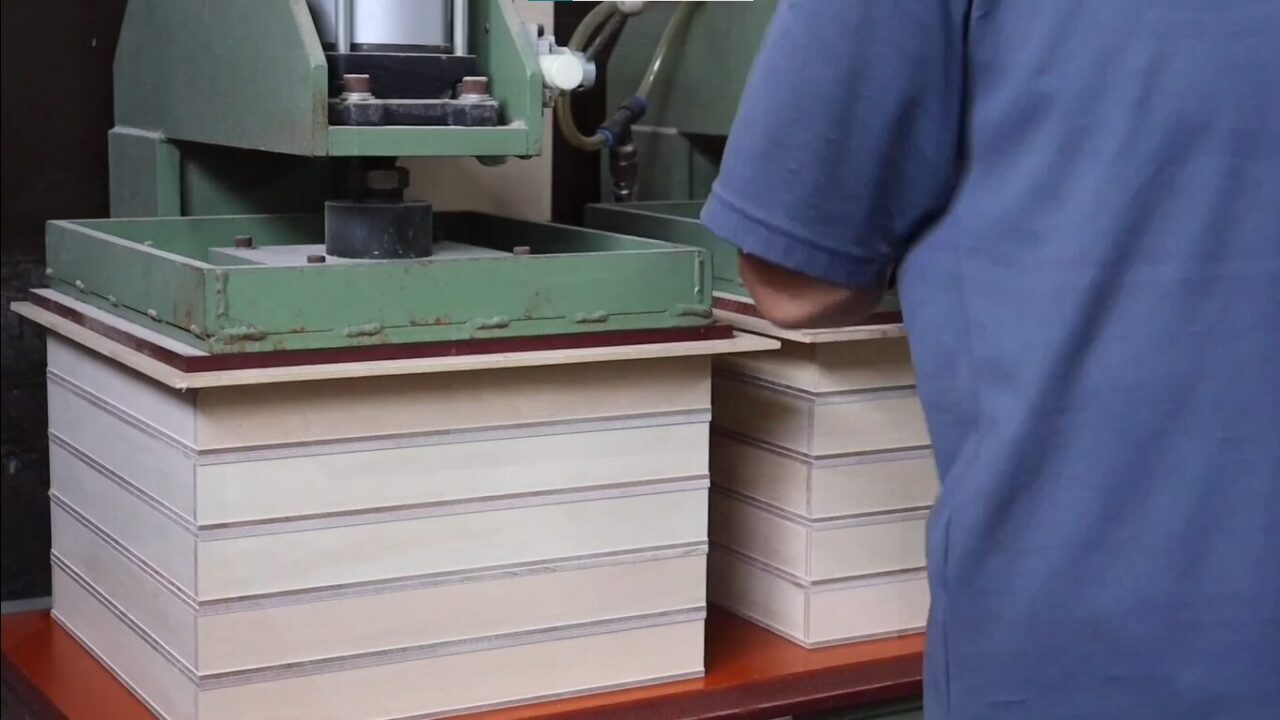

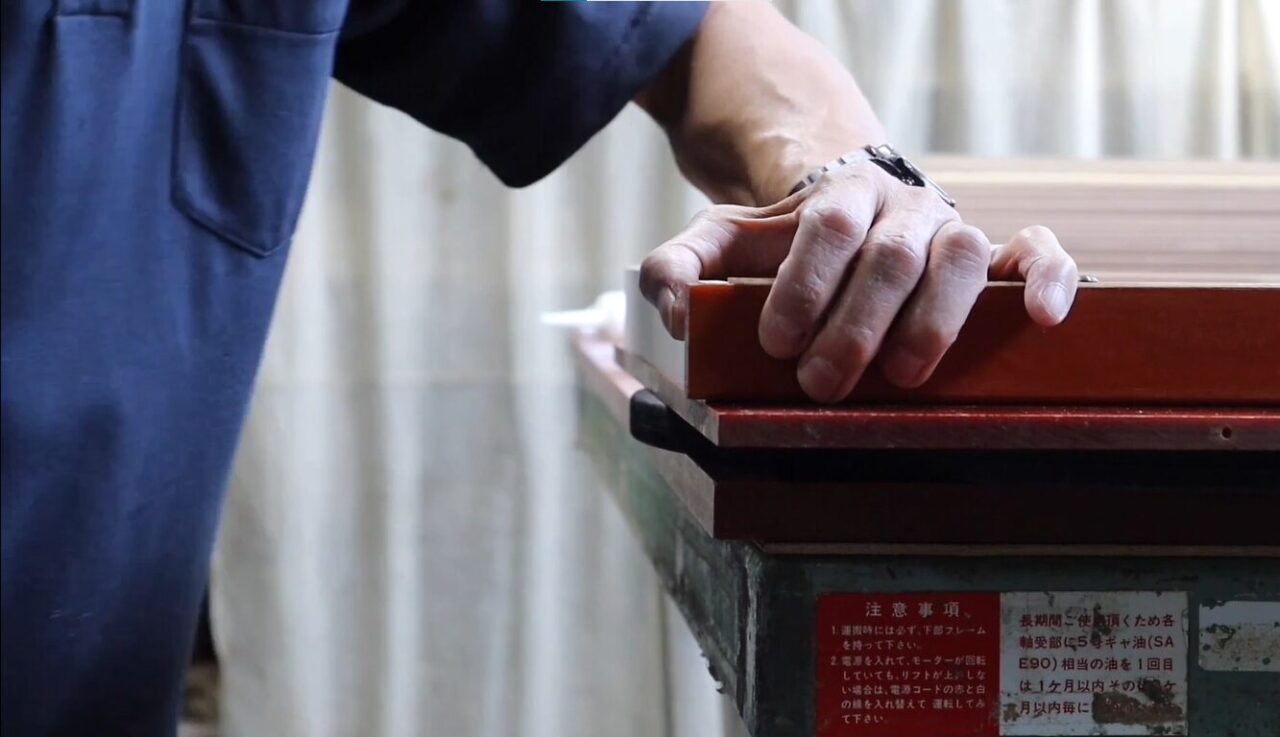

プレス機のエアー圧で圧着します。

▽プレス機を使った木製製品について

株式会社スズハル 【木製ケースの製造】をお任せください。精密機器収納ケースの製造工程をご紹介 バンドソーで木口の加工 横から
株式会社スズハル 【木製ケースの製造】をお任せください。精密機器収納ケースの製造工程をご紹介 バンドソーで木口の加工 正面から
株式会社スズハル 【木製ケースの製造】をお任せください。精密機器収納ケースの製造工程をご紹介 バンドソーで木口の加工

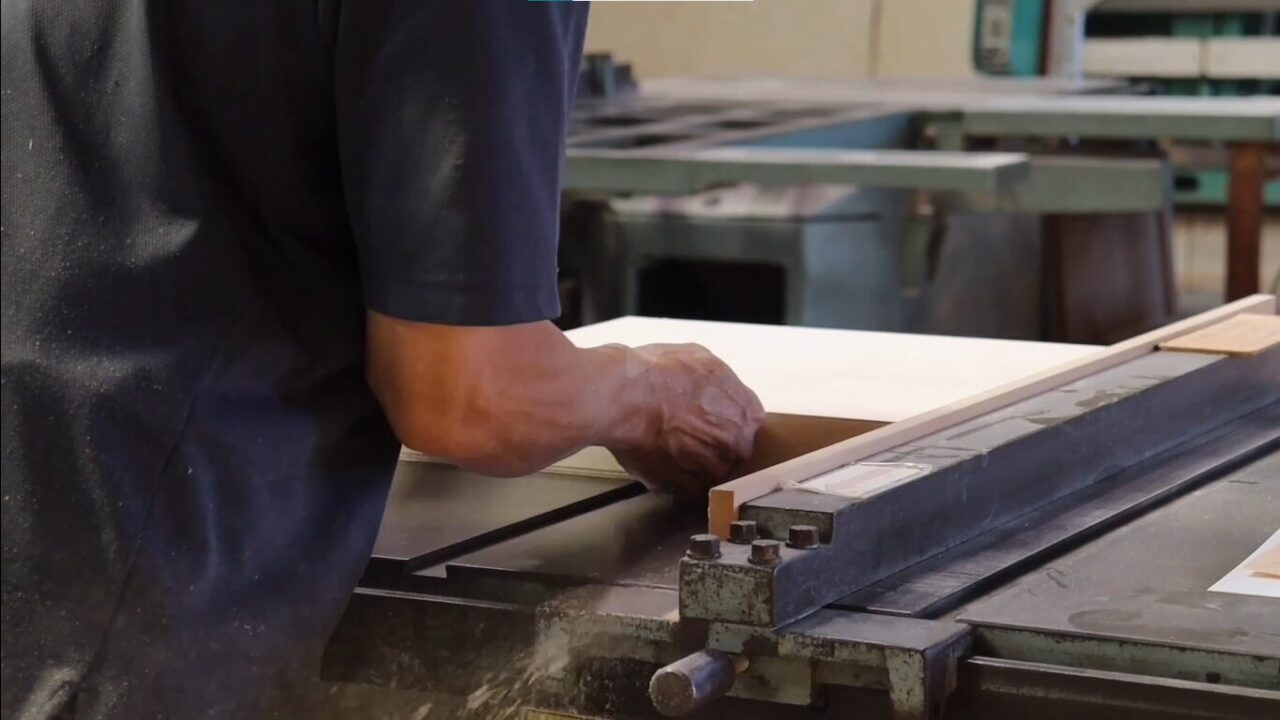

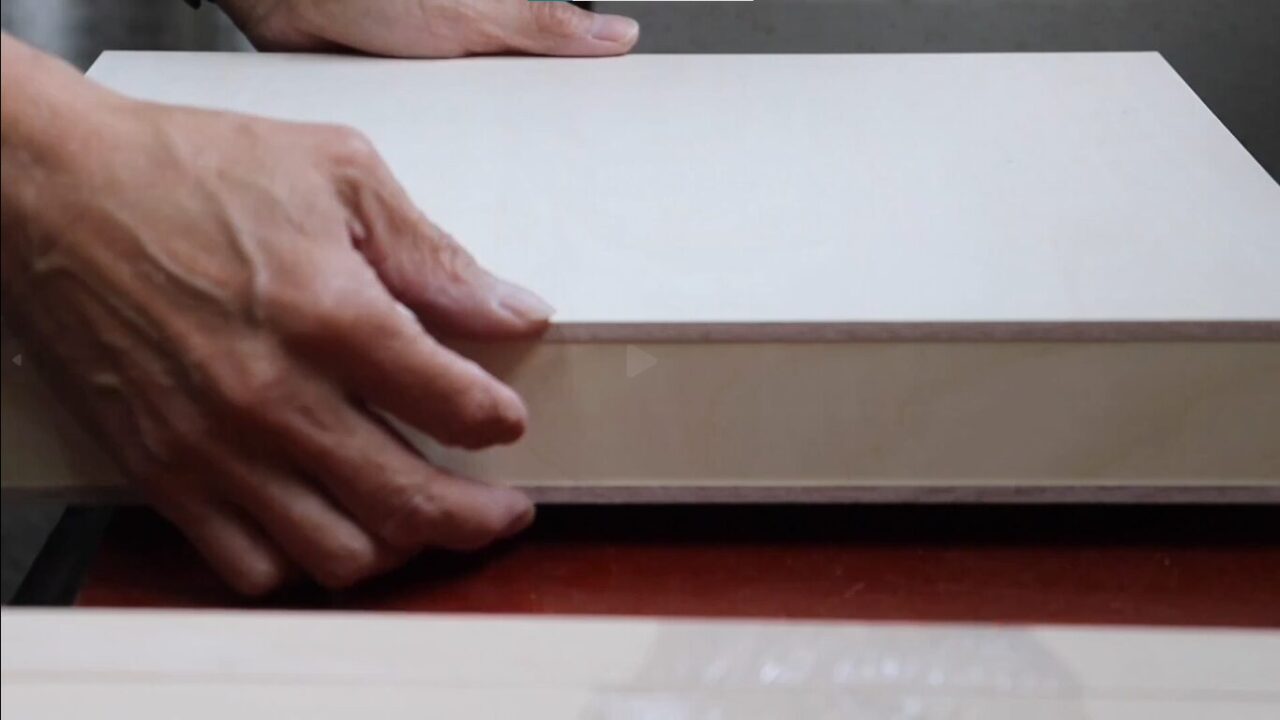

サンディングを行う前に、ベンチソーで木口の余分な部分をカットします。

▽木箱にロゴ入れや名入れ、彫刻できます

株式会社スズハル 【木製ケースの製造】をお任せください。精密機器収納ケースの製造工程をご紹介 パテ補修の作業
株式会社スズハル 【木製ケースの製造】をお任せください。精密機器収納ケースの製造工程をご紹介 パテ補修の作業

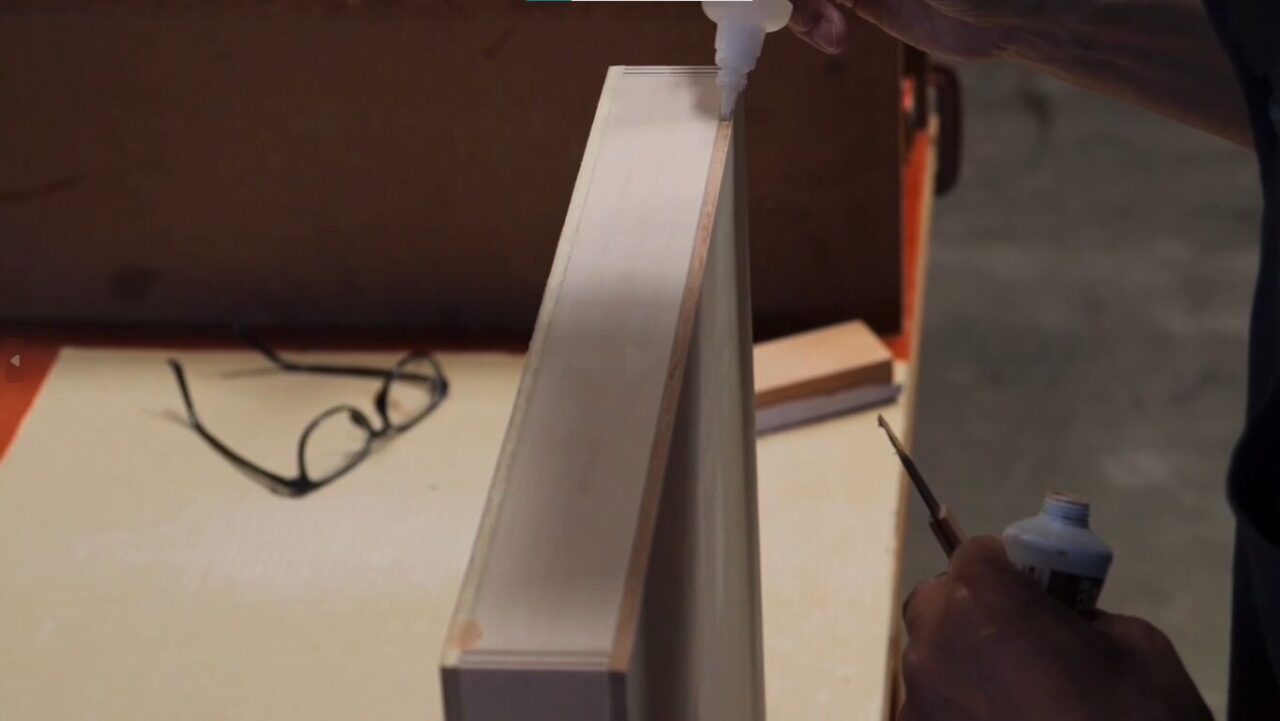

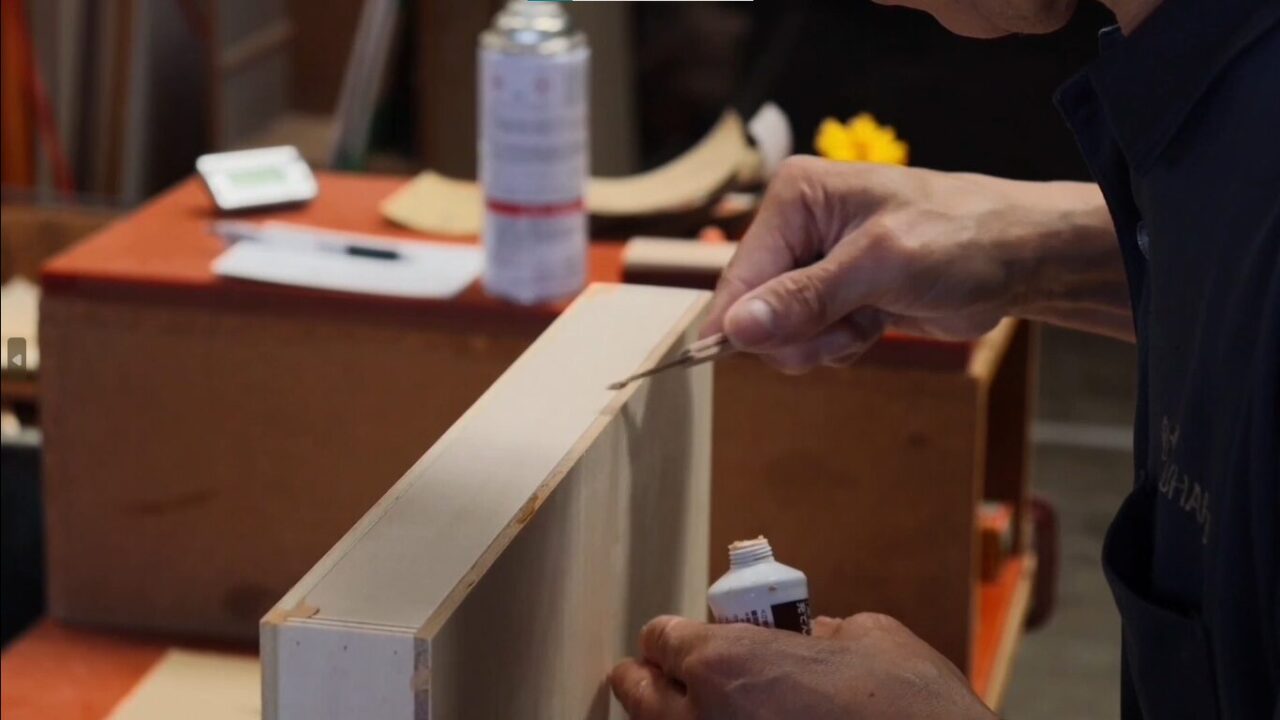

塗装に影響が生じないよう、部分的にパテで補修し、滑らかな表面に整えます。

細かな作業ですが、塗装時の不具合を避けるために、材料の状態に応じて行っています。

株式会社スズハル 【木製ケースの製造】をお任せください。精密機器収納ケースの製造工程をご紹介 サンダーがけ 上面から
株式会社スズハル 【木製ケースの製造】をお任せください。精密機器収納ケースの製造工程をご紹介 サンダーがけ 横から
株式会社スズハル 【木製ケースの製造】をお任せください。精密機器収納ケースの製造工程をご紹介 サンダーがけ

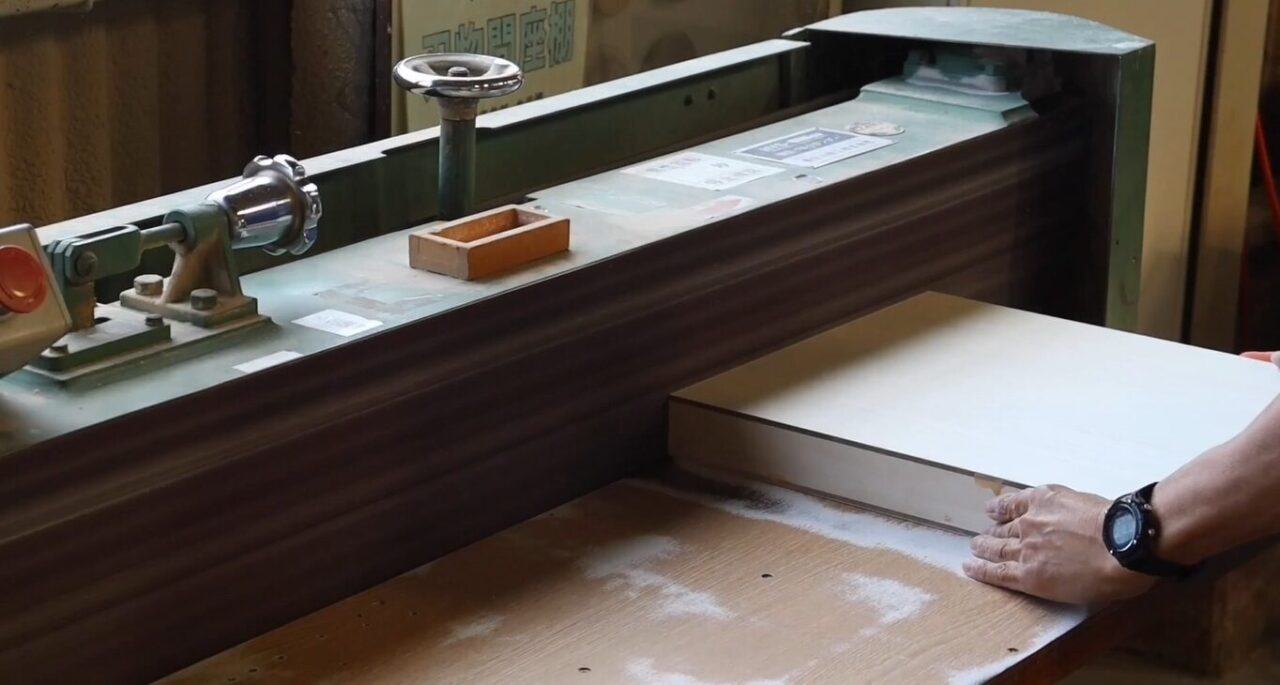

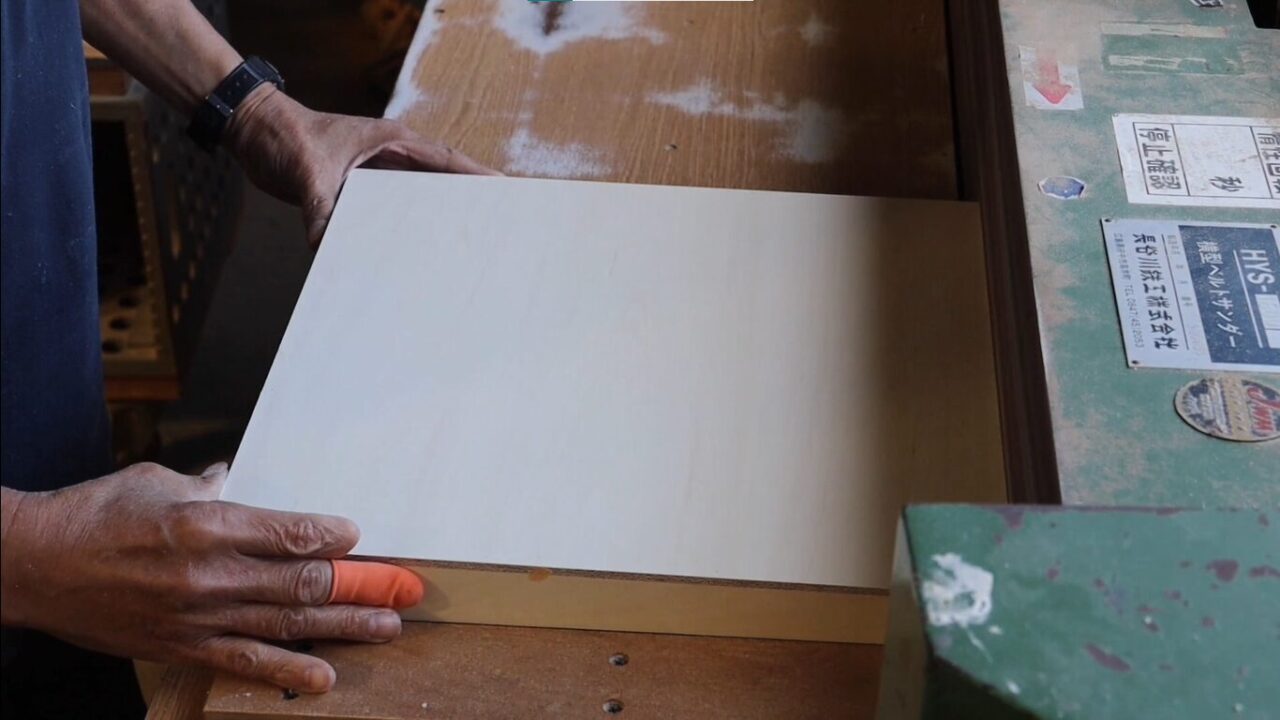

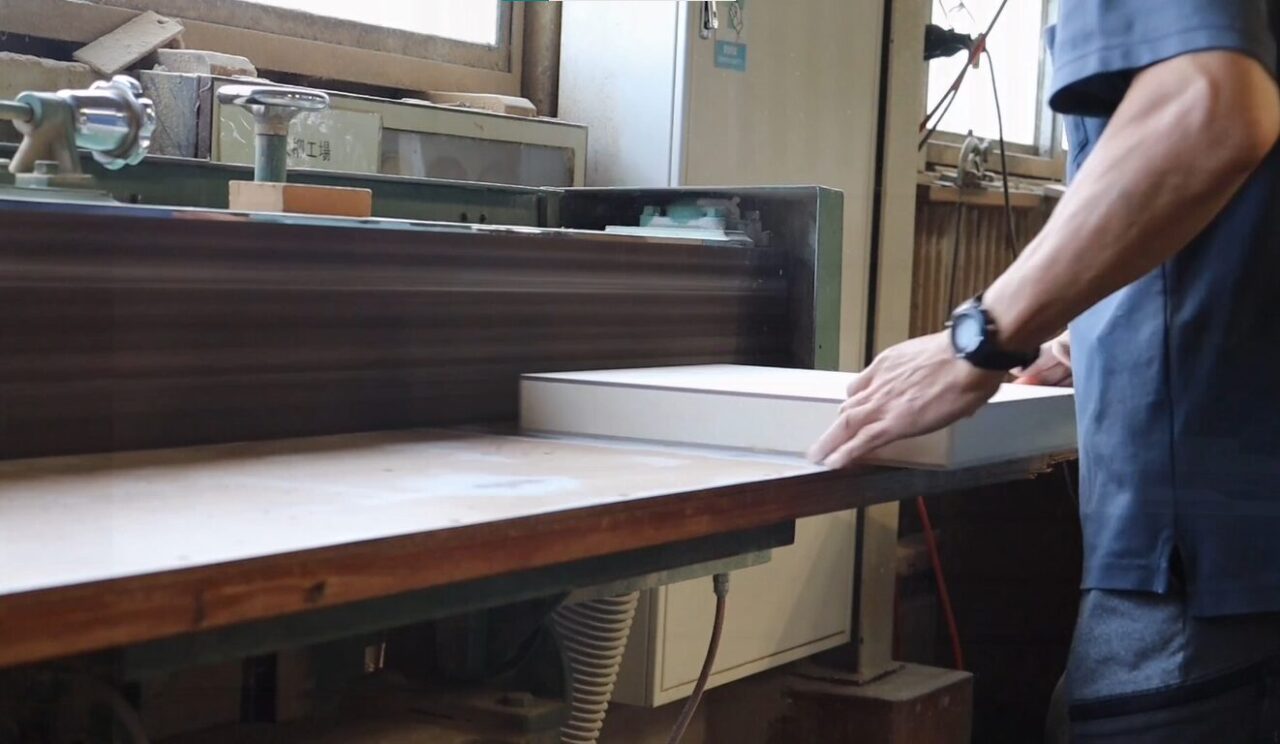

サンダーで側面をサンディングし、平面を出します。

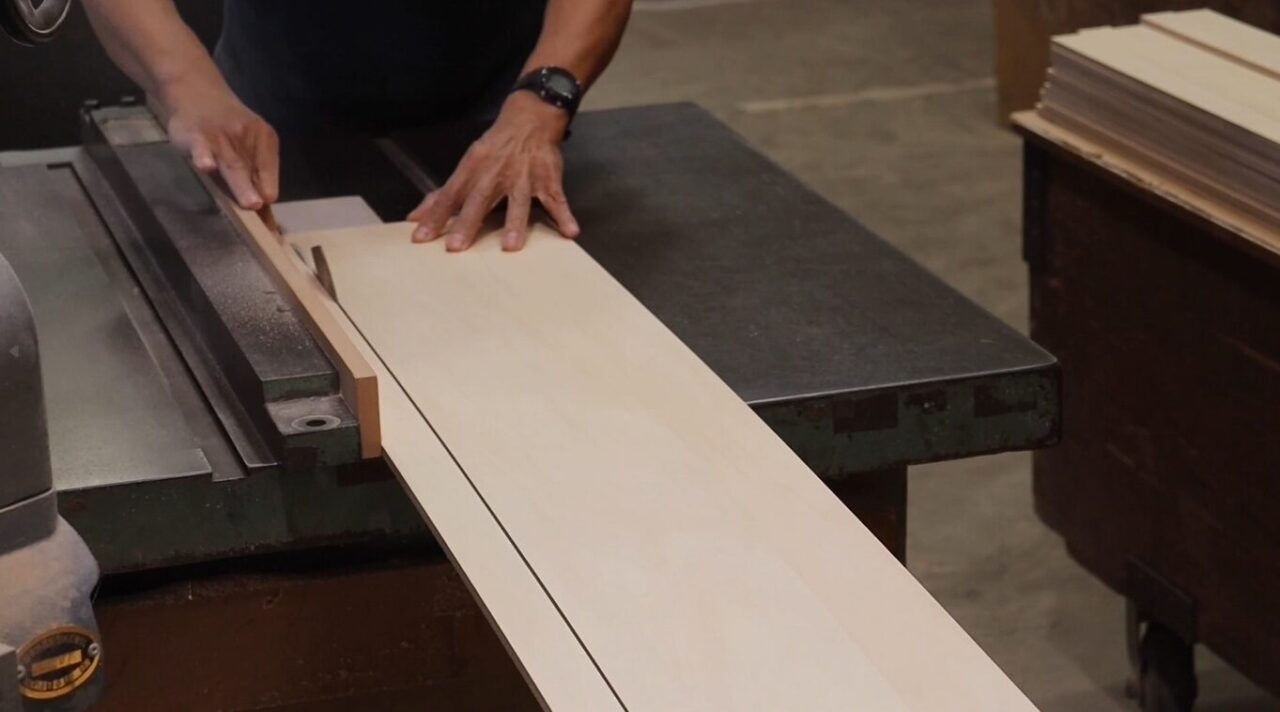

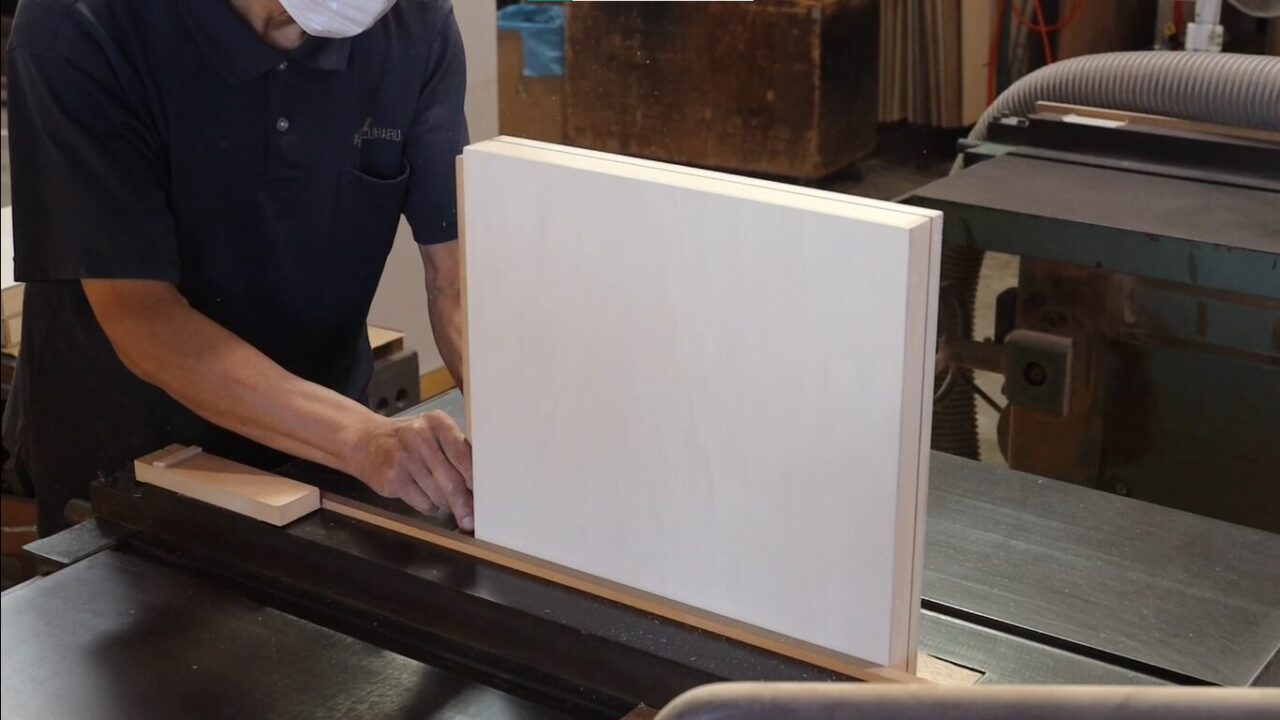

株式会社スズハル 【木製ケースの製造】をお任せください。精密機器収納ケースの製造工程をご紹介 ベンチソーで挽き割り 正面から
株式会社スズハル 【木製ケースの製造】をお任せください。精密機器収納ケースの製造工程をご紹介 ベンチソーで挽き割り 背面から
株式会社スズハル 【木製ケースの製造】をお任せください。精密機器収納ケースの製造工程をご紹介 ベンチソーで挽き割り 横から

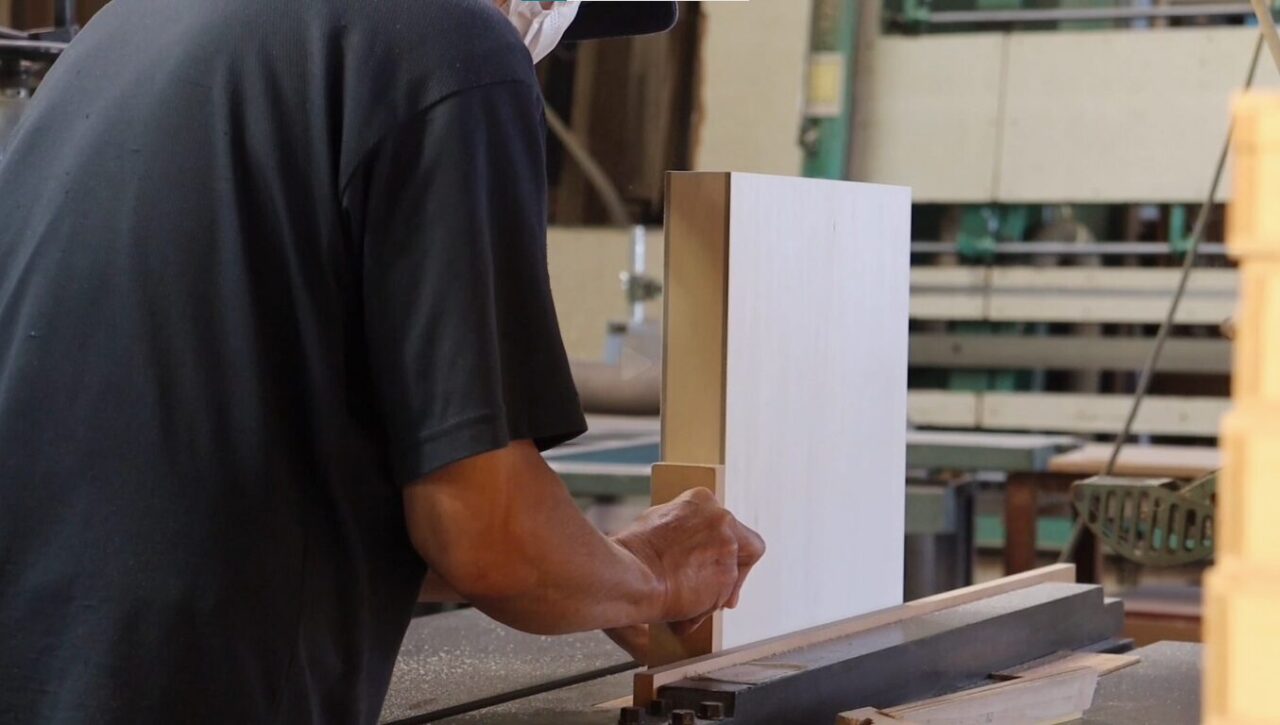

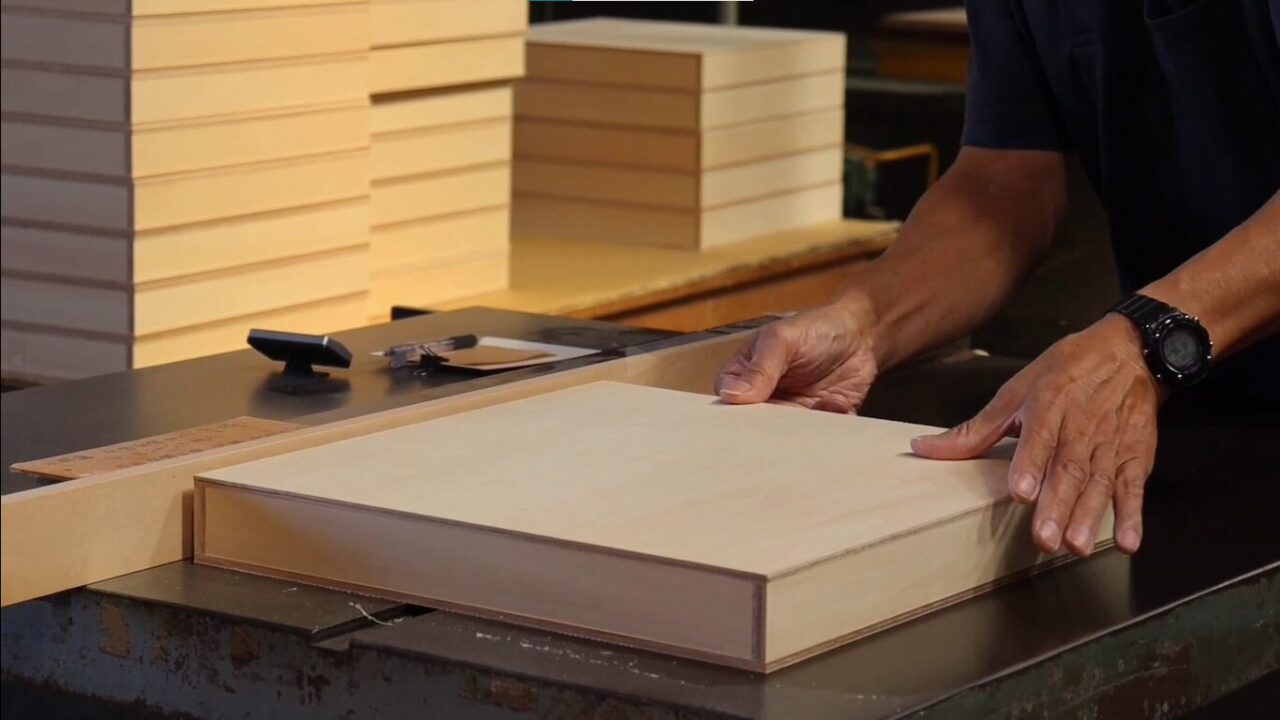

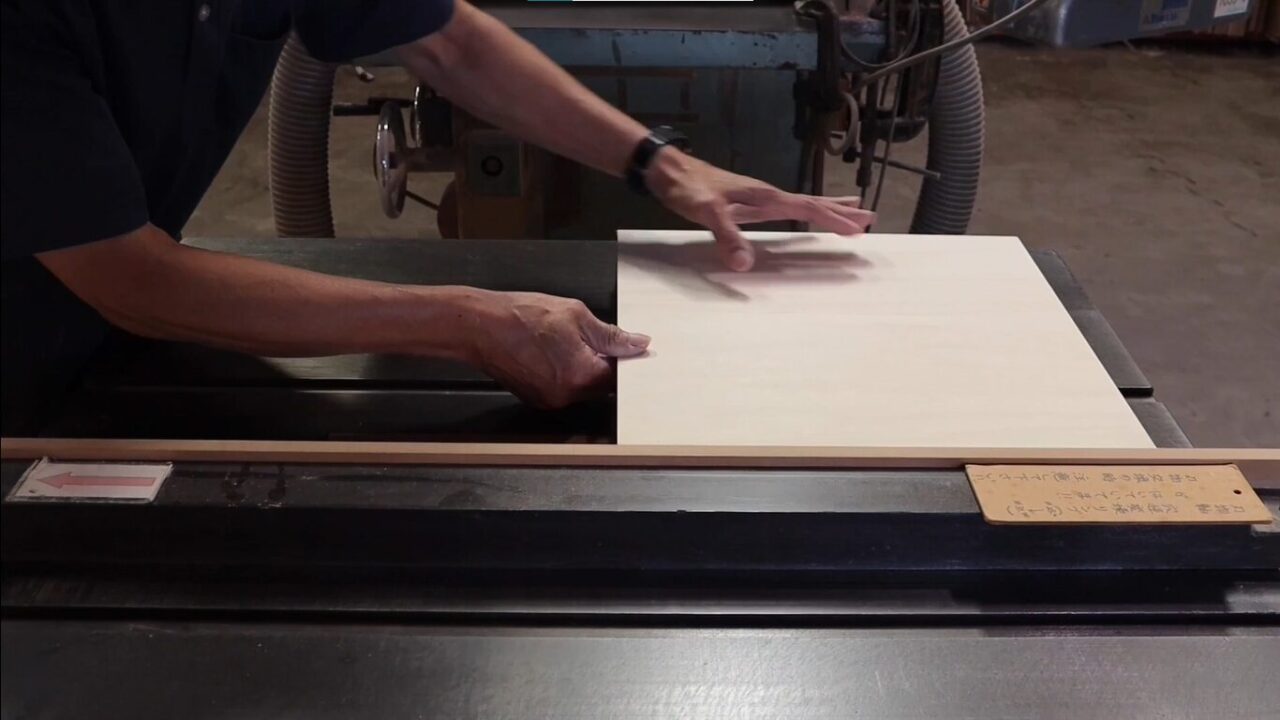

蓋付きの仕様に合わせ、ベンチソーで箱の中心を挽き割り、蓋と収納部を製作します。

▽ボックス型や縦長の木箱など、様々な形状の木箱を製造しております。

株式会社スズハル 【木製ケースの製造】をお任せください。精密機器収納ケースの製造工程をご紹介 ペーパーで木口の仕上げ 横から
株式会社スズハル 【木製ケースの製造】をお任せください。精密機器収納ケースの製造工程をご紹介 ペーパーで木口の仕上げ 正面から
株式会社スズハル 【木製ケースの製造】をお任せください。精密機器収納ケースの製造工程をご紹介 ペーパーで木口の仕上げ 上面から

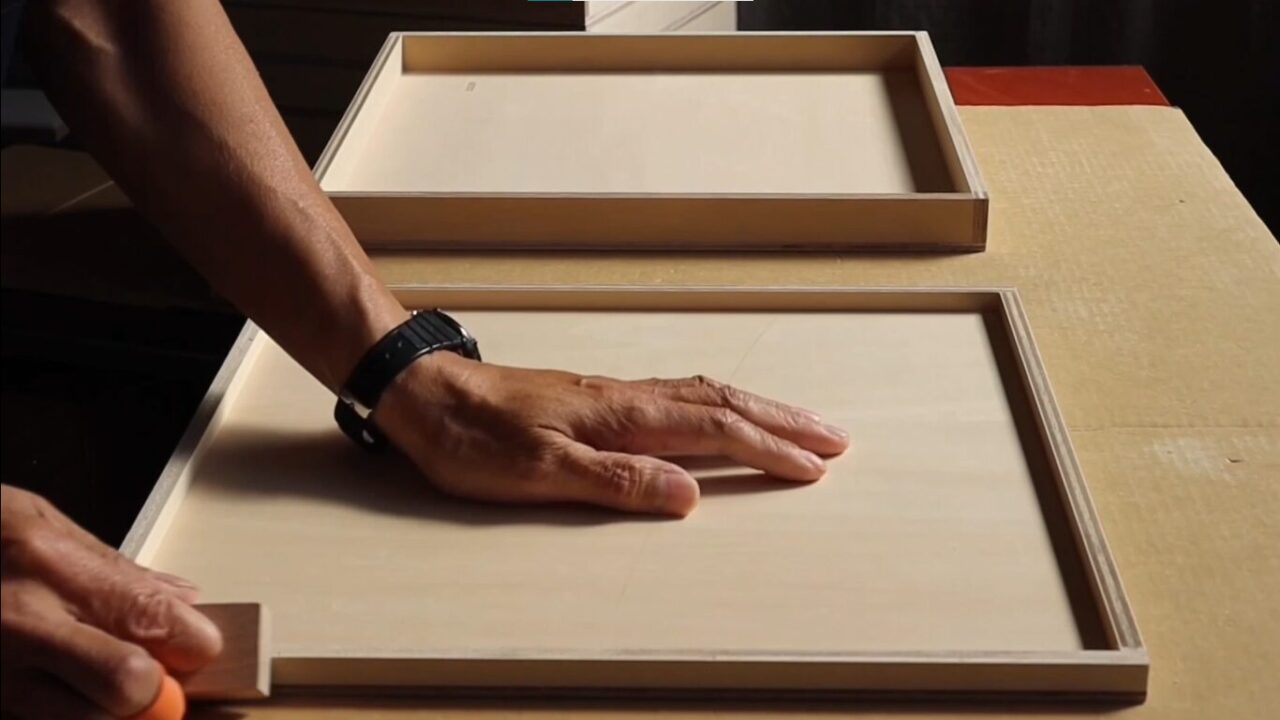

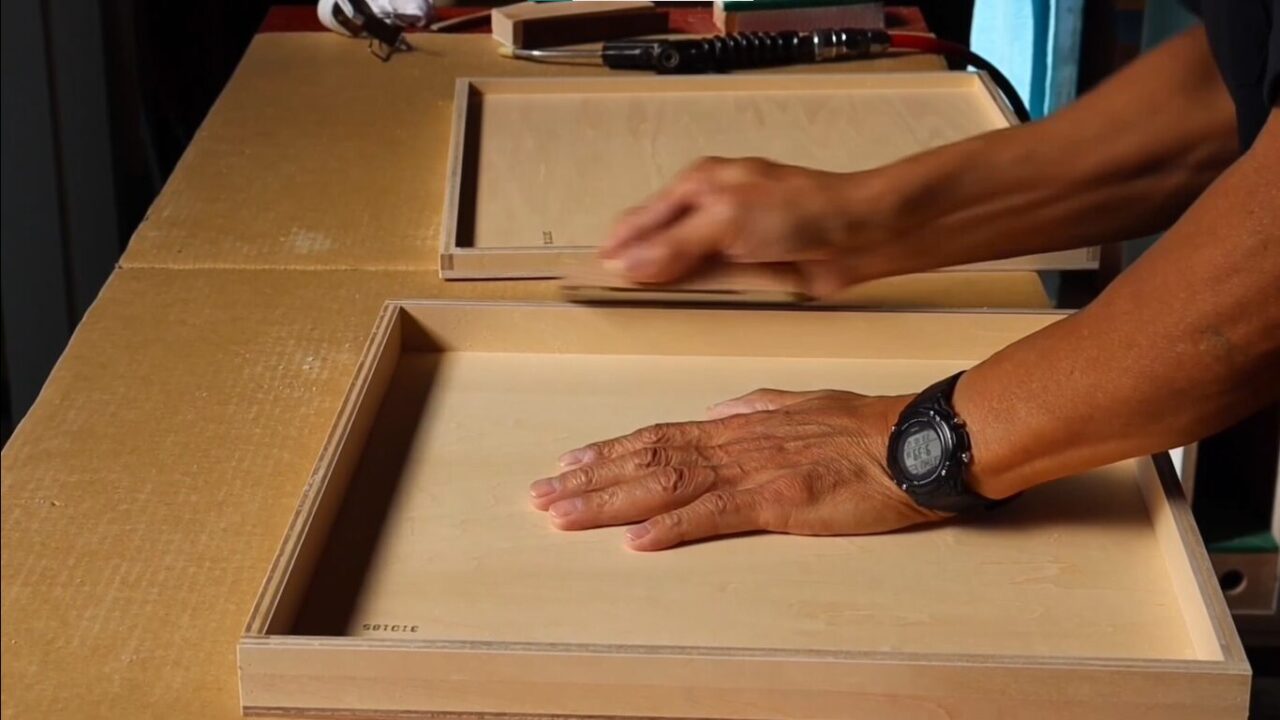

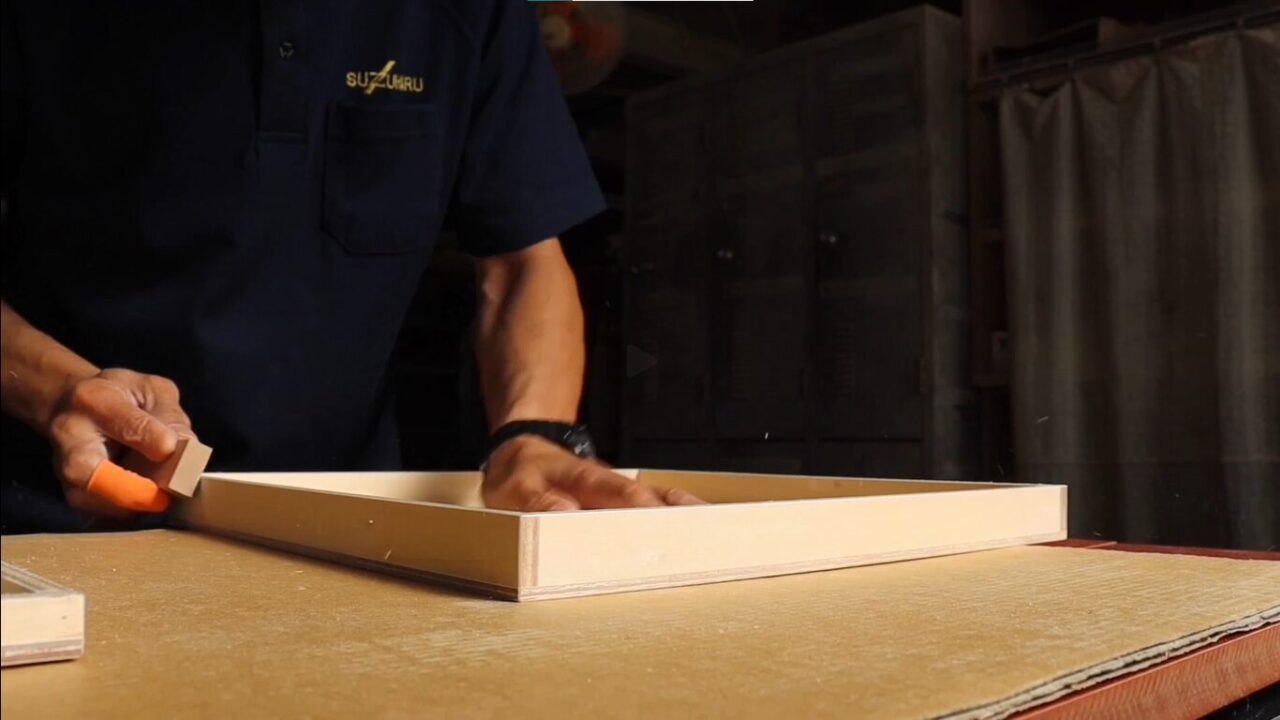

塗装前の最終仕上げとして木口をサンドペーパーで仕上げます。

▽木箱のウレタン塗装 (pu塗装)について

wooden box assembly1
株式会社スズハル 【木製ケースの製造】をお任せください。精密機器収納ケースの製造工程をご紹介 錠付け作業 正面から
株式会社スズハル 【木製ケースの製造】をお任せください。精密機器収納ケースの製造工程をご紹介 錠付け作業 横から

塗装上がりの製品に丁番とパッチン錠・持ち手の取付を行います。治具で固定し、穴位置に注意しながら作業します。

株式会社スズハル 【木製ケースの製造】をお任せください。精密機器収納ケースの製造工程をご紹介 完成品上面から
株式会社スズハル 【木製ケースの製造】をお任せください。精密機器収納ケースの製造工程をご紹介 完成品正面から

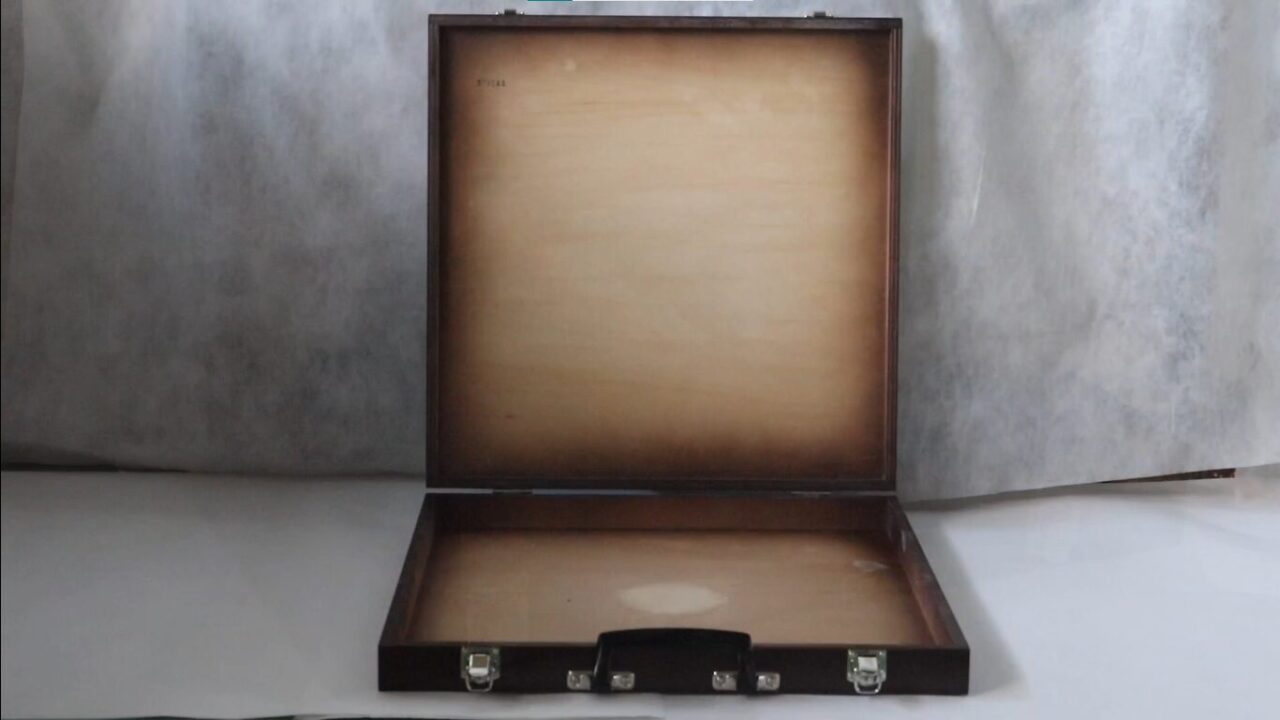

株式会社スズハル 【木製ケースの製造】をお任せください。精密機器収納ケースの製造工程をご紹介 完成品 ケースをあけた状態

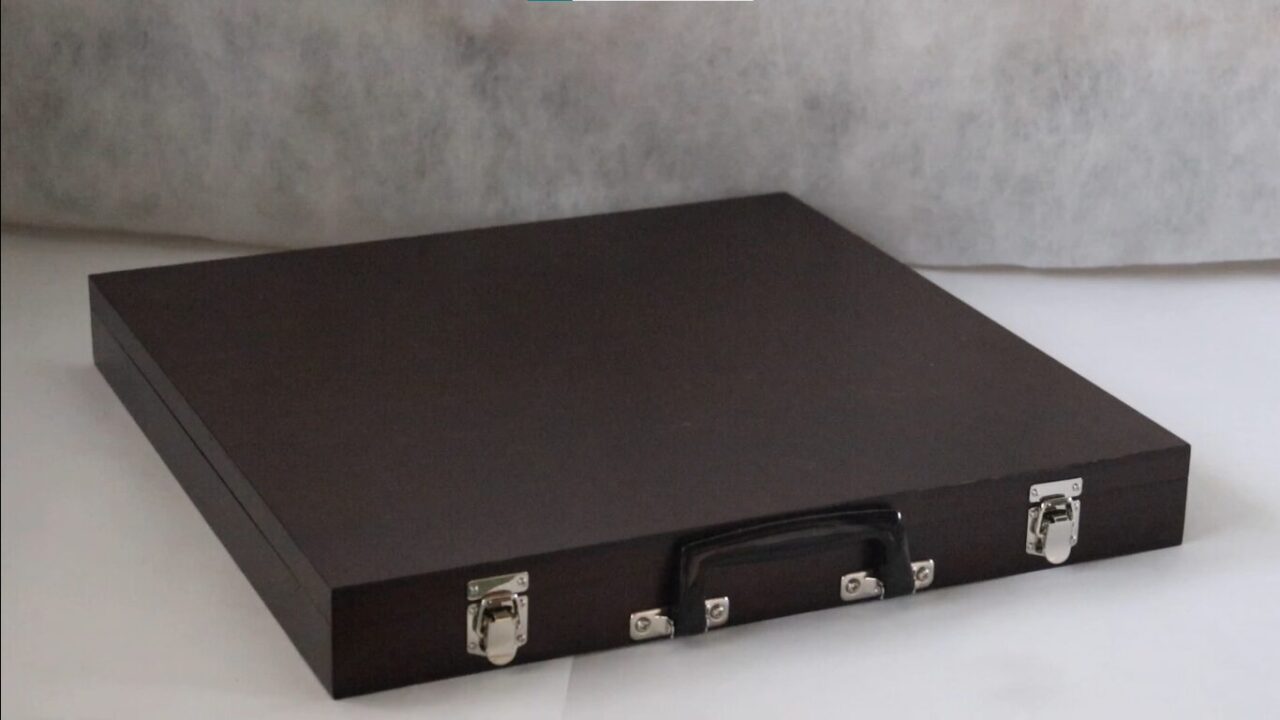

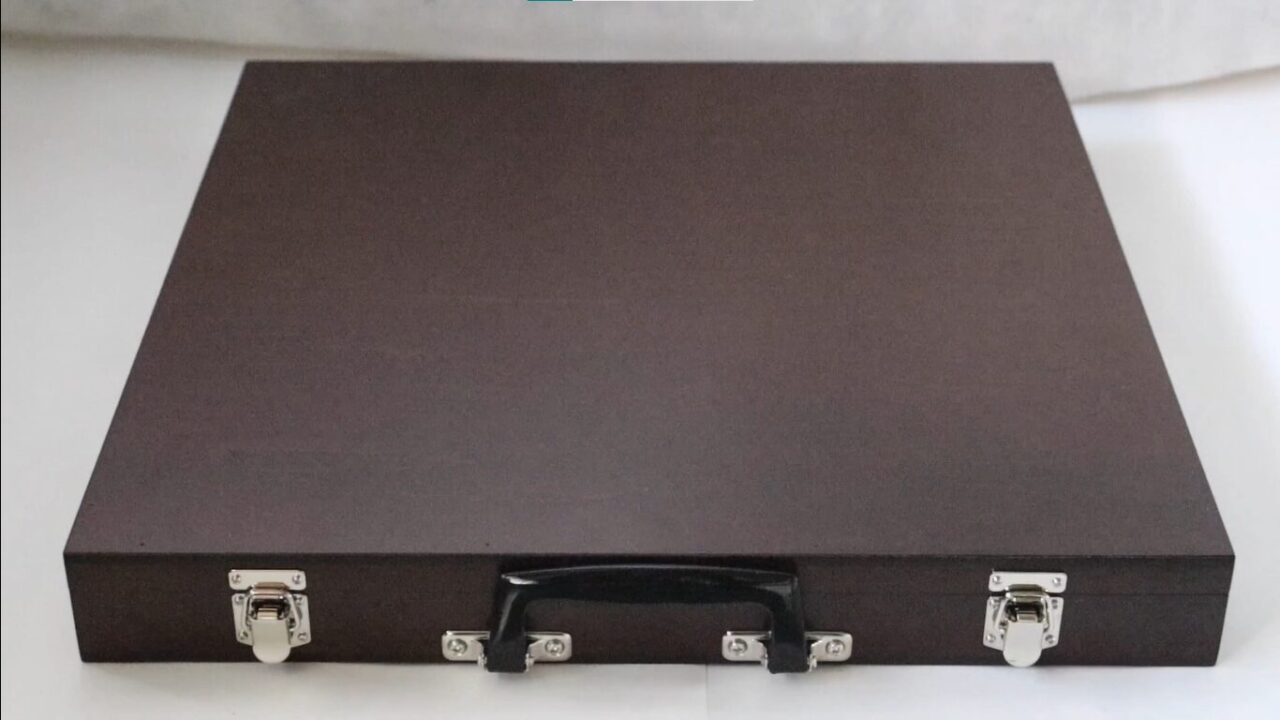

今回ご紹介した薄型木製ケースの完成品です。薄い材質で軽量なため、持ち運びに適しています

木製ケースの製造ならご相談ください。

いかがでしたでしょうか?既製品の現物をもとに図面の設計を行ったり、アセンブリ(組付け)対応により一貫生産することが可能です。

日本製の業務用木箱・什器・ボックス専門メーカーとして釘なし、継手などの組み方、また無垢材など材質のご提案をいたします。木工製品でお困りの方は以下のお問い合わせフォームよりお気軽にご相談ください。
